Реле-регулятор заряджання Yamaha JOG 50, два кріплення

Реле-регулятор заряджання Yamaha JOG 50 із двома кріпленнями

Компактний чотириконтактний реле-регулятор призначений для системи заряджання скутерів Yamaha JOG 50, у яких застосовується корпус із двома бічними точками кріплення. Деталь поєднує функції випрямляча та регулятора: приймає струм від генератора, перетворює його для потреб бортової мережі та обмежує напругу. Завдяки цьому акумулятор отримує заряд, а лампи й інші споживачі працюють у штатному режимі без стрибків, пов’язаних з обертами двигуна.

Конструкція та призначення

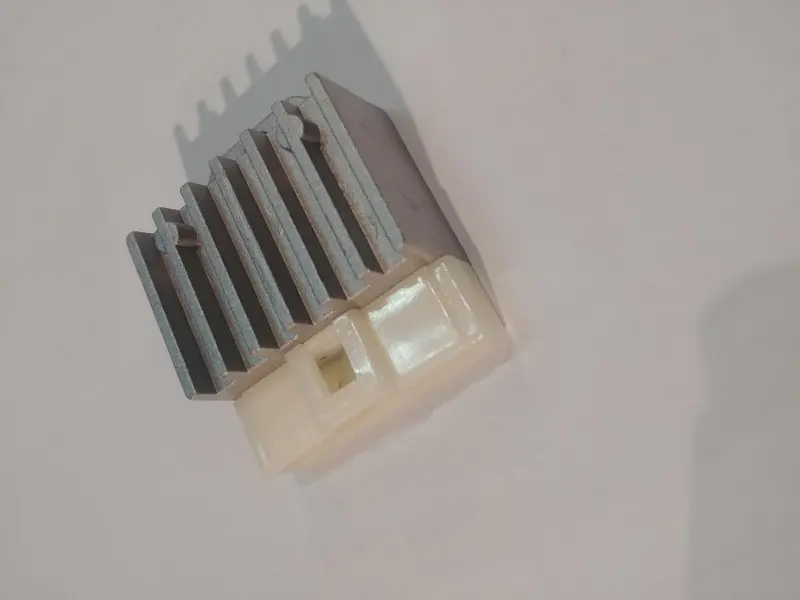

Корпус має виражені охолоджувальні ребра, що збільшують площу відведення тепла під час роботи. На основі розташований єдиний роз’ємний блок, а з боків передбачено два місця для фіксації. Таке компонування розраховане на встановлення у штатній зоні скутера без окремого випрямляча. Реле-регулятор працює постійно після запуску двигуна, тому якісний контакт у роз’ємі та надійне закріплення корпуса не менш важливі, ніж відповідність самої деталі.

Ця версія належить до виконання на чотири контакти та два кріплення. У сімействі Yamaha JOG трапляються інші варіанти регуляторів, тому самого позначення моделі для вибору недостатньо. Навіть подібний за розміром корпус може мати інший роз’єм, розташування виводів або схему фіксації.

Що звірити перед вибором

Порівняйте деталь зі знятим реле-регулятором і схемою конкретної модифікації скутера. Перевірте кількість та розташування контактів, форму колодки, напрямні й фіксатор роз’єму, орієнтацію корпуса, кількість кріплень, міжосьову відстань між ними та доступний простір для монтажу. Розпінування має відповідати штатній проводці: однакова кількість контактів сама по собі не підтверджує правильного підключення.

• Тип деталі: поєднаний випрямляч і регулятор напруги системи заряджання.
• Роз’єм: чотириконтактне виконання; форму колодки та положення виводів потрібно порівняти зі штатною деталлю.
• Кріплення: дві бічні точки; перед монтажем перевіряють їх розташування та відстань між отворами.
• Застосування: Yamaha JOG 50 із відповідною конфігурацією роз’єму, кріплень і проводки.

Коли потрібна перевірка або заміна

Приводом перевірити систему заряджання можуть бути слабке поповнення заряду акумулятора, ознаки перезаряджання, помітна зміна яскравості світла зі зміною обертів, повторні відмови ламп, нагрівання або окиснення роз’єму. Ці симптоми не вказують лише на регулятор: подібні прояви спричиняють несправний акумулятор, генератор, запобіжник, маса, пошкоджені дроти чи ненадійні з’єднання. До заміни вимірюють напругу на акумуляторі при вимкненому та запущеному двигуні, перевіряють генератор і цілісність проводки за сервісними даними конкретної версії JOG.

Рекомендації зі встановлення

Монтаж виконують за знеструмленої бортової мережі. Контакти колодки мають бути чистими, сухими та без слідів перегрівання; клеми не повинні бути втопленими або ослабленими. Роз’єм установлюють до повного спрацювання фіксатора, а корпус закріплюють в обох точках без перекосу. Дроти прокладають без натягу й контакту з гарячими або рухомими частинами, а охолоджувальні ребра залишають відкритими для відведення тепла. Підключати виводи лише за кольором дротів без перевірки схеми не варто.

Реле-регулятор підійде для ремонту Yamaha JOG 50, якщо знята деталь має таку саму чотириконтактну колодку, дві бічні точки кріплення та відповідне розпінування. Точне зіставлення цих ознак допомагає встановити деталь без перероблення штатного джгута й відновити нормальну роботу заряджання та світлового обладнання.
