Реле поворотів зі звуковим сигналом Suzuki AD50 CHENHAO

Реле поворотів зі звуковим сигналом Suzuki AD50 CHENHAO

Комбіноване реле призначене для системи покажчиків повороту скутера Suzuki AD50 (Address 50). Воно формує переривчасте вмикання ламп і водночас подає звуковий сигнал, поки водій показує напрямок маневру. Такий формат відповідає штатній схемі AD50, у якій реле поворотів і зумер поєднані в одній деталі. Звук дає додатковий зворотний зв’язок і допомагає не залишити покажчик увімкненим після завершення повороту.

Призначення та особливості роботи

Після ввімкнення лівого або правого покажчика реле керує чергуванням увімкненого та вимкненого стану відповідних ламп. Вбудована звукова функція супроводжує роботу поворотників, тому водій контролює їх не лише за індикатором на панелі. Деталь належить саме до виконання «із сигналом»: це принципова відмінність від звичайного реле, яке відповідає лише за блимання.

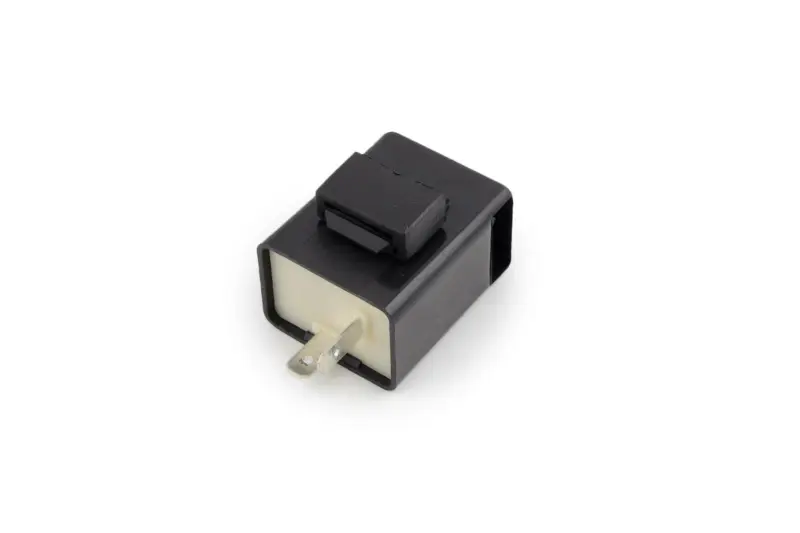

Модель виконана в компактному чорному корпусі зі світлою контактною частиною. Форму корпусу, розташування контактної зони та спосіб фіксації слід порівняти зі знятою деталлю до початку монтажу. Навіть за збігу назви скутера важлива конфігурація конкретної проводки: роз’єм має приєднуватися без перероблення, а новий корпус — встановлюватися у штатне місце без натягу дротів.

Що перевірити під час вибору

• Модель техніки. Реле заявлене для Suzuki AD50 / Address 50 з об’ємом двигуна 50 см³.
• Наявність звукової функції. Якщо штатна система передбачає зумер, звичайне реле без звуку не буде повноцінною заміною за функціональністю.
• Контактна конфігурація. Зіставте кількість, форму й розташування виводів, а також орієнтацію роз’єму зі старою деталлю.
• Габарити та кріплення. Корпус має вільно розміщуватися у передбаченій зоні та надійно утримуватися штатним способом.
• Конфігурація освітлення. Якщо поворотники раніше переробляли або замість штатних ламп установили інші джерела світла, сумісність реле потрібно оцінювати окремо; підтримку таких змін для цієї моделі не заявлено.

Коли реле потребує перевірки

Приводом для діагностики можуть бути постійне світіння покажчиків замість блимання, відсутність переривчастого режиму, нестабільна частота, періодичні відмови або зникнення звукового супроводу. Ці ознаки не завжди означають несправність самого реле. Перед заміною варто перевірити лампи, контактні з’єднання, стан роз’єму, проводку й масу. Така послідовність унеможливлює ситуацію, коли нове реле встановлюють за несправності в іншій частині системи поворотників.

Окиснення контактів, пошкодження корпусу та нещільне з’єднання здатні порушити роботу деталі. Якщо роз’єм забруднений або послаблений, його приводять до справного стану до встановлення нового компонента. Контакти не можна підгинати навмання або з’єднувати із зусиллям: неправильна посадка може спричинити ненадійне підключення.

Установлення та контроль після заміни

Роботи виконують із вимкненим запалюванням і знеструмленою бортовою системою. Перед зняттям старого реле корисно зафіксувати його положення та напрямок підключення. Нову деталь установлюють у тому самому місці, під’єднують відповідно до штатної конфігурації та закріплюють так, щоб корпус не переміщувався, а проводка не була натягнута.

Після монтажу окремо перевіряють лівий і правий боки: лампи мають переходити в переривчастий режим, а звуковий супровід — вмикатися разом із покажчиками. Перевірку повторюють кілька разів, щоб переконатися в надійності з’єднання та відсутності мимовільних перебоїв. Реле CHENHAO підходить для ремонту системи поворотників Suzuki AD50, коли потрібно зберегти передбачене для цієї моделі поєднання блимання та звукового контролю.
