Котушка запалювання Piaggio Ciao, зовнішня

Зовнішня котушка запалювання Piaggio Ciao

Високовольтна котушка призначена для Piaggio Ciao з контактним запалюванням і зовнішнім розташуванням котушки. Вона приймає імпульс від низьковольтної частини системи та формує високу напругу, потрібну для виникнення іскри між електродами свічки. Від справності цієї деталі залежать упевнений запуск двигуна, рівномірне займання суміші та стабільна робота мотора на різних обертах.

Котушка працює разом із магнето, переривником, конденсатором, свічкою та з'єднувальною проводкою. Вона не визначає момент запалювання самостійно: її завдання — перетворити отриманий імпульс і передати його до свічки високовольтним кабелем. Тому під час пошуку причини відсутньої або нестабільної іскри потрібно оцінювати стан усієї системи, а не лише однієї деталі.

Конструкція та підключення

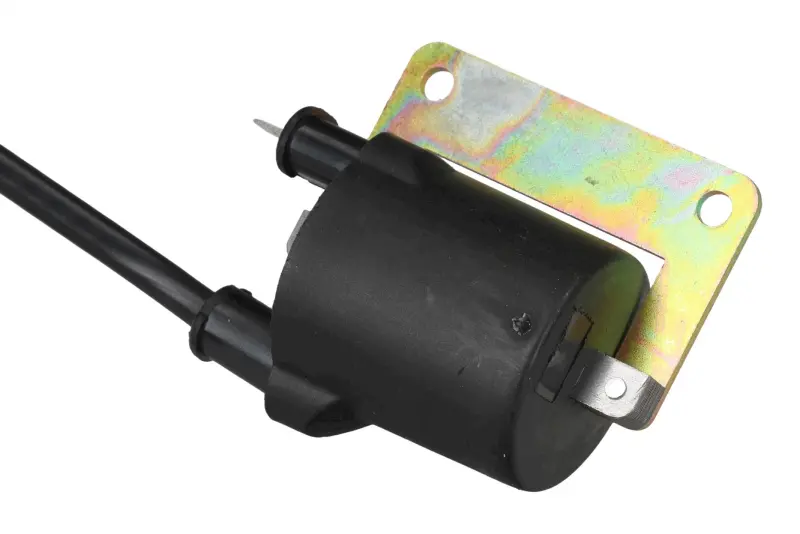

Котушка має чорний ізольований корпус і закріплена на металевому кронштейні з двома монтажними отворами. Конструкція включає один плаский контакт Faston і високовольтний кабель свічки. Зовнішнє виконання передбачає встановлення деталі у відведеному на мопеді місці поза зоною маховика. Регулювати проміжок між цією котушкою та маховиком не потрібно.

Металевий кронштейн утримує корпус у заданому положенні, а два отвори дають змогу закріпити його штатним способом. Під час монтажу слід виключити вільне переміщення деталі, натяг кабелю та його контакт із гарячими або рухомими частинами. Контакт має надягатися щільно й без перекосу, а високовольтний провід потрібно прокласти попереднім маршрутом і з'єднати з відповідним свічковим наконечником.

Як перевірити сумісність

Назва Piaggio Ciao охоплює мопеди різних років і модифікацій, тому самого збігу моделі недостатньо. Ця котушка розрахована на конфігурацію з контактним запалюванням, зовнішньою високовольтною котушкою та 6-вольтовим генератором. Перед вибором зіставте будову встановленої системи та демонтовану деталь за такими ознаками:

• тип запалювання — контактний, із переривником і конденсатором;
• зовнішнє місце встановлення та розташування кріпильних точок;
• кронштейн із двома отворами та відстань між ними;
• один плаский вхідний контакт Faston;
• напрямок виходу, потрібна довжина та маршрут високовольтного кабелю.

Якщо на мопеді встановлено електронне запалювання, CDI або котушку з іншою кількістю контактів, потрібна інша модифікація. Варто також заздалегідь звірити форму кронштейна та доступний простір: подібні котушки можуть відрізнятися способом монтажу навіть за однакового призначення.

Коли потрібна заміна

Несправність котушки може проявлятися відсутністю іскри, перебоями займання, ускладненим запуском або зупинкою двигуна після прогрівання. Такі ознаки не є однозначним підтвердженням поломки саме котушки. Перед заміною перевіряють свічку, свічковий наконечник, високовольтний кабель, контакти переривника, конденсатор, проводку та надійність з'єднань. Це допомагає не замінити справну деталь через дефект у сусідній частині системи.

Монтаж виконують за заглушеного двигуна відповідно до штатної схеми конкретної версії Ciao. Спочатку фіксують розташування старої проводки, потім знімають попередню котушку та оглядають кріпильний майданчик. Нову деталь закріплюють без деформації кронштейна, під'єднують вхідний контакт і прокладають кабель без різких перегинів. Після складання перевіряють надійність кріплення, відсутність натягу проводу та наявність стійкої іскри.

Котушка підходить для відновлення штатної контактної системи Piaggio Ciao за умови збігу типу запалювання, напруги генератора, кріплення та підключення. Точне попереднє зіставлення цих ознак дає змогу встановити деталь без перероблення проводки й монтажного місця.
