Паливний бак Zongshen WIND EVO

Паливний бак Zongshen WIND EVO

Бак призначений для чотиритактного скутера Zongshen Wind ZS50QT-4 і слугує основною місткістю для запасу бензину. Деталь встановлюється у штатне місце, приймає пальне через верхню горловину та бере участь у його подаванні шлангом до карбюратора. Це модельна запчастина з визначеною формою корпусу й розташуванням посадкових ділянок, тому її добирають за технікою та геометрією штатного бака, а не лише за загальною назвою скутера.

Конструкція та призначення

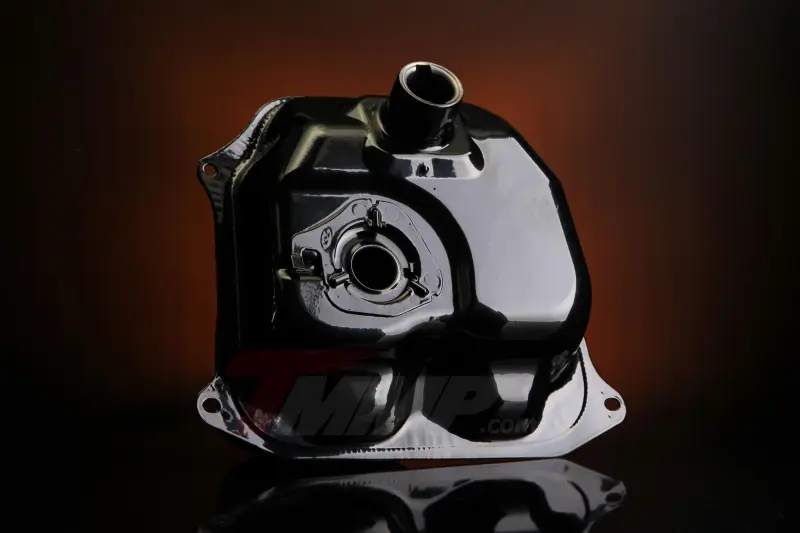

Корпус має чорне покриття, виступну заливну горловину, круглу посадкову зону й кріпильні виступи з отворами по периметру. Така конфігурація визначає положення бака відносно рами, деталей облицювання, кришки та компонентів паливної системи. За правильного добору горловина займає передбачене положення, точки кріплення суміщаються без натягу, а приєднувані деталі встановлюються у призначені для них місця.

Справний бак утримує запас бензину та ізолює його від забруднень до надходження в карбюратор. Заміна потрібна, коли старий корпус пошкоджений корозією, має тріщини, деформацію, негерметичні ділянки або дефект горловини. Характерними приводами для перевірки є запах бензину, сліди підтікання та забруднення в пальному. Пошкоджену місткість не варто оцінювати лише зовні: під час вибору нової деталі враховують також стан внутрішніх поверхонь і місць приєднання суміжних компонентів.

Що перевірити під час вибору

Основна заявлена сумісність — Zongshen Wind ZS50QT-4 із чотиритактним двигуном. Скутери однієї серії можуть відрізнятися роком випуску або виконанням, тому перед монтажем зіставте нову деталь зі знятим баком. Перевіряти потрібно весь набір конструктивних ознак, адже збіг лише одного контуру ще не підтверджує правильну посадку.

• Загальна геометрія: форма корпусу має відповідати вільному простору під облицюванням і розташуванню частин рами.
• Кріплення: порівняйте кількість, положення та напрямок виступів з отворами.
• Горловина: перевірте її розташування, висоту, нахил і відповідність кришці, що використовується.
• Кругла посадкова зона: зіставте діаметр, кріплення та орієнтацію деталі, яка в неї встановлюється.
• Під'єднання пального: переконайтеся, що місце встановлення крана й напрямок шланга відповідають штатній схемі скутера.

Особливо уважно огляньте старий бак до розбирання та запам'ятайте положення шланга, кріплення й ущільнюваних з'єднань. Це допомагає виявити несумісну модифікацію до остаточного складання та виключає спробу сумістити отвори зусиллям. Бак повинен вільно займати штатне положення: перекіс біля горловини або натяг кріпильних виступів указують на відмінність форми чи неправильну послідовність монтажу.

Заміна та первинна перевірка

Роботи виконують на охололому скутері після видалення пального зі старої місткості. Перед зняттям від'єднують шланг і пов'язані деталі, не допускаючи потрапляння бруду у відкриті з'єднання. Заздалегідь визначте, які справні компоненти зі старого бака потрібно переставити: склад цієї позиції окремо не заявлений, тому кришку, кран, ущільнення та кріплення слід враховувати за фактичною конфігурацією скутера.

До монтажу перевірте корпус, горловину, посадкові площини й отвори. Після встановлення кріплення затягують рівномірно, без деформації виступів. Потім приєднують паливний шланг у попередньому положенні, додають невелику кількість бензину та оглядають горловину, круглу посадкову зону, кран і з'єднання. Лише за відсутності підтікань можна завершувати складання облицювання. Такий порядок дає змогу одразу перевірити правильність посадки й отримати надійну основу для штатного подавання пального до карбюратора.
