Реле-регулятор заряджання CHENHAO для Honda, Yamaha та Suzuki, посилене

Посилене реле-регулятор заряджання CHENHAO

Реле-регулятор призначене для системи заряджання мототехніки Honda, Yamaha та Suzuki. Деталь приймає напругу від генератора, випрямляє змінний струм для заряджання акумулятора й обмежує вихідну напругу. Завдяки цьому акумулятор отримує коректний заряд, а освітлення та інше бортове обладнання працюють без впливу надмірної напруги.

Посилене виконання підходить для ремонту скутера або мотоцикла, на якому штатний регулятор перестав підтримувати нормальне заряджання. Назви трьох марок визначають напрям застосування, але не означають сумісність з усіма моделями Honda, Yamaha та Suzuki. У різних серій і років випуску відрізняються генератори, розташування контактів, форма колодок та спосіб кріплення, тому деталь потрібно зіставити зі штатною системою конкретної техніки.

Призначення та конструкція

Реле-регулятор поєднує дві функції: перетворює вироблений генератором змінний струм на постійний і контролює напругу, що надходить до акумулятора. Справна деталь не дозволяє показникам безконтрольно зростати разом з обертами двигуна. Це потрібно для належного заряджання батареї, стабільної роботи ламп і живлення встановленого електрообладнання.

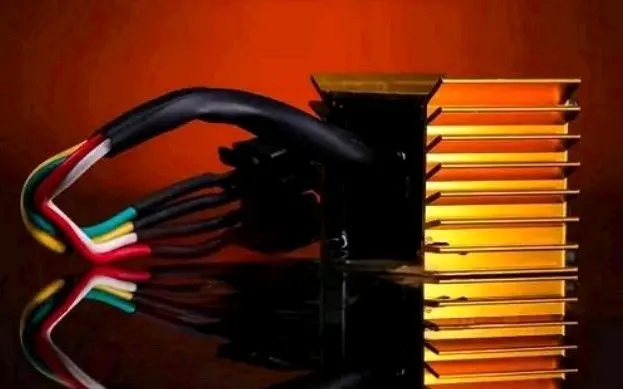

Корпус має розвинену ребристу поверхню, яка відводить тепло, що виникає під час регулювання. Дротові виводи зібрані в роз’ємні колодки. Така конструкція потребує точного збігу відповідних роз’ємів і контактів: зовнішня подібність корпусу сама по собі не підтверджує придатність деталі.

Що перевірити під час добору

• Тип системи заряджання. Звірте тип генератора, кількість його фаз і схему підключення за настановою для конкретної моделі.
• Роз’єми. Порівняйте форму колодок, напрямні, фіксатори, кількість контактів та їх розташування зі знятою деталлю.
• Призначення дротів. Перевіряйте виводи за електросхемою та вимірюваннями, адже однаковий колір дротів у різних моделей не завжди означає однакову функцію.
• Кріплення. Зіставте габарити корпусу, розташування монтажних точок і вільний простір у штатному місці.
• Параметри техніки. Номінальна напруга та допустимі показники заряджання мають відповідати сервісним даним скутера або мотоцикла.

Якщо старі колодки потемніли, оплавилися, ослабли чи вкрилися окислами, їх потрібно відновити або замінити разом із регулятором. Ненадійний контакт спричиняє додаткове нагрівання та падіння напруги, тому встановлення нової деталі без усунення пошкоджень проводки може не розв’язати проблему із заряджанням.

Перевірка та встановлення

Перед монтажем слід перевірити стан акумулятора, генератора, запобіжників, силових з’єднань і контакту маси. Недостатнє заряджання буває пов’язане не лише з регулятором: подібні ознаки спричиняють пошкодження обмоток генератора, слабка батарея, обрив дроту або підвищений опір у роз’ємах. Попередня діагностика допомагає замінити саме несправну частину системи.

Підключення виконують за від’єднаного акумулятора, дотримуючись призначення кожного виводу та полярності. Корпус закріплюють без перекосу, а проводку прокладають без натягу, різких згинів і контакту з гарячими чи рухомими деталями. Ребристу поверхню не можна закривати облицюванням або сторонніми матеріалами, що перешкоджають відведенню тепла.

Після встановлення вимірюють напругу безпосередньо на клемах акумулятора за вимкненого та запущеного двигуна, а потім повторюють перевірку зі збільшенням обертів і ввімкненим навантаженням. Отримані значення порівнюють із вимогами виробника техніки. Показники мають залишатися контрольованими, без різких провалів і надмірного зростання.

Коли потрібна заміна

Підставою для діагностики реле-регулятора є регулярне розряджання акумулятора, відсутність нормального заряду, перезаряд, помітна зміна яскравості освітлення зі зміною обертів, перегрів або пошкодження з’єднувальних колодок. Перед заміною потрібно виключити несправності генератора та проводки. За умови збігу роз’ємів, розташування контактів, кріплення й параметрів системи ця модель CHENHAO використовується як посилений регулятор заряджання для відповідної мототехніки Honda, Yamaha або Suzuki.
