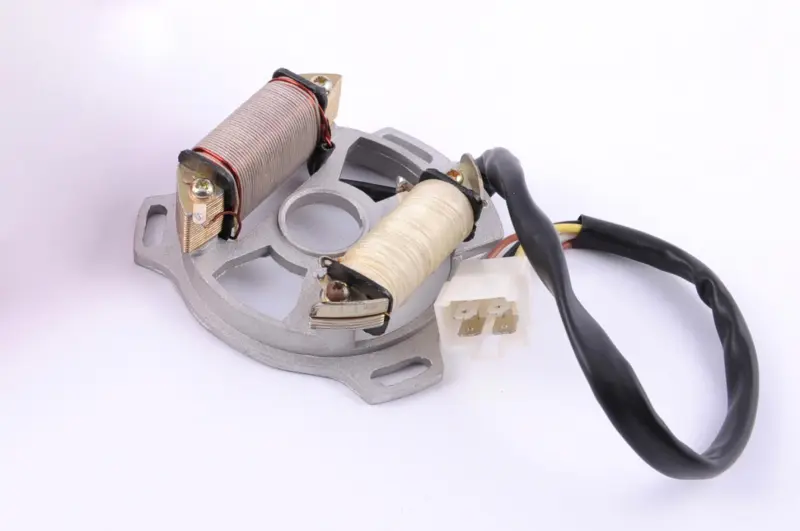

Статор генератора 2T TB50 / Suzuki Run, 1+1 котушок, mod.A

Статор генератора 2T TB50 / Suzuki Run, 1+1 котушок, mod.A

Статор призначений для ремонту генераторної системи двотактних скутерів TB50 та Suzuki Run. Він працює разом із ротором і бере участь у формуванні електричного сигналу, потрібного для електричних кіл двигуна. Деталь встановлюють замість штатного статора в разі пошкодження обмотки, порушення ізоляції, появи слідів перегріву або іншої несправності, виявленої під час діагностики генератора й електричної системи.

Цей варіант має схему 1+1: на монтажній пластині розміщено дві котушки. Провід із роз’ємом є частиною конструкції та забезпечує підключення до штатної проводки скутера. Статор підходить для заміни вузла відповідного виконання, але перед замовленням потрібно переконатися, що встановлена на техніці деталь має таку саму основу, кріплення та спосіб підключення.

Як підібрати потрібне виконання

Найточнішим орієнтиром для добору є демонтований зі скутера статор. Порівняйте форму монтажної пластини, розташування кріпильних отворів, кількість котушок та їх компонування. У цій моделі передбачено дві котушки за схемою 1+1. Обов’язково перевірте напрямок виходу проводу й тип роз’єму, адже відмінності в посадковій частині або підключенні можуть унеможливити правильне встановлення.

Під час добору також враховуйте позначення двигуна TB50, модель Suzuki Run і виконання mod.A. Самого збігу моделі скутера недостатньо: раніше на техніці могли замінити кришку генератора, проводку чи інші елементи системи запалювання. Після попередніх ремонтів або перероблень новий вузол потрібно особливо ретельно зіставити з деталлю, яка фактично стоїть на скутері.

Коли варто замінити статор

Нову деталь встановлюють після діагностування несправності старого статора. Причиною заміни може бути обрив обмотки, пошкодження її ізоляції або сліди перегріву. Перед монтажем варто перевірити доступні елементи електричної системи, щоб несправний роз’єм чи пошкоджена проводка не заважали роботі відремонтованого вузла.

Огляньте контакти роз’єму, ізоляцію проводів і місця з’єднань. Окиснені контакти, порушена ізоляція та ненадійні з’єднання потребують уваги одночасно із заміною статора. Послідовна перевірка допомагає не залишити в електричному колі помітні пошкодження, які здатні впливати на роботу системи.

Конструкція та основні параметри

• тип деталі — статор генератора;
• призначення — генераторна система двотактного двигуна;
• сумісні позначення — TB50 та Suzuki Run;
• дві котушки в конфігурації 1+1;
• виконання — mod.A;
• монтажна пластина, провід і роз’єм є складовими вузла.

Що врахувати під час монтажу

Встановлення виконують після звіряння посадкової частини, кріпильних отворів і роз’єму зі знятим статором. Провід потрібно акуратно прокласти у передбаченому напрямку. Він не повинен потрапляти між деталями, затискатися кришкою або торкатися рухомих частин генератора. Роз’єм підключають до відповідної штатної проводки, попередньо перевіривши стан і чистоту контактів.

Цей статор слід добирати як точну заміну встановленому вузлу. Збіг схеми 1+1, виконання mod.A, форми основи, кріплень, напрямку кабелю та роз’єму дає змогу використати деталь під час планового ремонту генераторної системи без перероблення штатної проводки.
