Комплект замка запалювання Zongshen Grand Prix (Хокеїст), без кришки бака

Комплект замка запалювання Zongshen Grand Prix без кришки бака

Набір призначений для ремонту скутера Zongshen Grand Prix, також відомого під назвою Хокеїст. Він об’єднує основний замок запалювання та додаткові циліндрові замки, тому підходить для випадку, коли потрібно замінити одразу кілька пов’язаних механізмів, а не лише центральну частину з проводами. Кришка паливного бака до цієї версії не входить: її залишають попередньою або добирають окремо з урахуванням конструкції конкретного скутера.

Основний замок відповідає за ввімкнення та вимкнення запалювання, а також за дозвіл запуску двигуна ключем. Від його справності залежить нормальна реакція скутера на поворот ключа. Причиною заміни можуть бути заїдання, відчутний люфт, пошкодження корпусу, зношений ключовий механізм, втрата ключів або нестабільне ввімкнення. Комплектний варіант доречний під час відновлення скутера після пошкодження замків або тоді, коли встановлені раніше механізми належать до різних наборів.

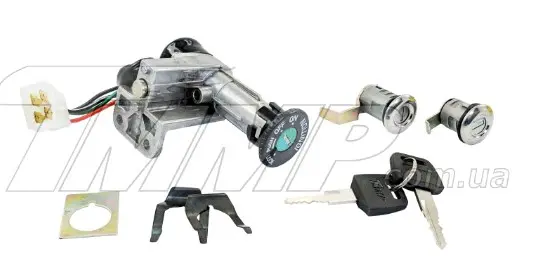

Склад і конструкція

• основний замок запалювання виконаний у корпусі з контактною частиною, проводами та пластиковим роз’ємом для підключення;
• до набору включено два окремі циліндрові замки для передбачених конструкцією скутера точок замикання;
• додаються два ключі, розраховані на механізми цього комплекту;
• передбачені окремі кріпильні та фіксувальні деталі для встановлення замків;
• кришка бака відсутня, що потрібно врахувати до початку ремонту.

Як перевірити сумісність

Назва моделі — перший, але не єдиний критерій добору. У скутерів однієї серії трапляються різні виконання облицювання, кріплень і проводки, тому новий комплект слід зіставити з демонтованими деталями. Для основного замка перевіряють форму та габарити корпусу, розташування точок кріплення, напрямок виходу проводів, кількість провідників, їхнє розміщення в колодці та форму роз’єму. Штекер має з’єднуватися з відповідною частиною без підрізання корпусу, переставляння контактів і натягу джгута.

У додаткових замків порівнюють діаметр і довжину циліндрів, форму задньої частини, розташування пазів, фіксаторів та приводних деталей. Також враховують глибину посадкового місця і положення механізму після повороту ключа. Якщо попередній комплект уже демонтований, варто зберегти всі зняті скоби та пластини до завершення встановлення: особливості кріплення допомагають визначити правильне положення кожної деталі.

Встановлення та перевірка

Перед монтажем скутер знеструмлюють, після чого звільняють доступ до замка та роз’єму без надмірного згинання пластикових панелей. Проводку нового замка прокладають попереднім маршрутом, не допускаючи натягу, затискання облицюванням і контакту з рухомими частинами. Корпус установлюють рівно, а фіксатори розміщують так, щоб замок не провертався і ключ входив без бічного навантаження. Змінювати розташування контактів лише заради збігу штекера не слід: така відмінність потребує додаткової перевірки модифікації скутера.

• після підключення перевіряють чіткість положень ключа та ввімкнення запалювання;
• переконуються, що двигун вимикається штатним поворотом ключа;
• перевіряють вільне виймання ключа у передбаченому положенні;
• кожен додатковий замок випробовують до остаточного складання облицювання;
• контролюють, щоб джгут проводів і кріплення не заважали керуванню кермом.

Цей комплект обирають саме для Zongshen Grand Prix у виконанні Хокеїст, коли потрібен набір замків без паливної кришки. Точне порівняння корпусу, роз’єму, проводів і посадкових деталей зі старим комплектом допомагає уникнути невідповідності між зовні подібними версіями та виконати ремонт без перероблення штатних місць.
