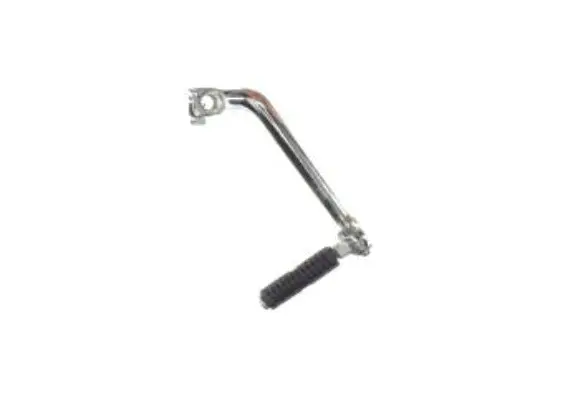

Ніжка кікстартера Activ GBX

Ніжка кікстартера Activ GBX

Важіль призначений для ручного запуску двигуна мопеда Activ GBX. Під час натискання ногою він передає зусилля на механізм кікстартера та дає змогу провернути двигун перед запуском. Така деталь потрібна для заміни погнутої, розхитаної або пошкодженої ніжки, а також коли старим важелем стало незручно користуватися через зношення посадкової частини чи опори для стопи.

Конструкція складається з вигнутого важеля, посадкової головки із затискним кріпленням і відкидної опори для ноги. Вигин відводить точку натискання від корпусу мопеда, а шарнірна опора переводиться в робоче положення перед запуском і складається після використання. Ребриста поверхня опори допомагає впевненіше поставити взуття та натиснути на важіль уздовж його робочої траєкторії. Після запуску ніжку слід повернути у складене положення, щоб вона не виступала вбік під час руху.

Що перевірити під час підбору

Позначення Activ GBX указує на заявлене застосування деталі, проте перед встановленням її потрібно зіставити зі знятою ніжкою. У різних двигунів і модифікацій можуть відрізнятися посадковий профіль, діаметр вала, положення затискного кріплення, вигин і довжина важеля. Порівняйте форму посадкової головки, напрямок вигину, відстань до опори для ноги та положення деталі біля кришки двигуна. Нова ніжка має встановлюватися без перероблення і проходити повний хід, не торкаючись корпусу, підніжки та розташованих поруч деталей.

• Посадкова частина: профіль і розмір отвору мають відповідати валу кікстартера.
• Затискне кріплення: перевірте розташування прорізу та стяжного болта відносно старої деталі.
• Геометрія важеля: вигин має забезпечувати вільне натискання і повернення без контакту з корпусом мопеда.
• Положення опори: у розкладеному стані вона має бути зручною для стопи, а у складеному — не заважати посадці та руху.
• Стан вала: пошкоджена або сильно зношена посадка не дасть надійно зафіксувати навіть справну ніжку.

Встановлення та використання

Перед монтажем очистьте відкриту частину вала від забруднень і огляньте її посадковий профіль. Ніжку встановлюють до повного прилягання, обираючи таке кутове положення, за якого залишається достатній хід для запуску. Затискне кріплення затягують після перевірки положення важеля. Деталь не повинна хитатися на валу, самовільно змінювати положення або впиратися у кришку двигуна. Забивання важеля ударами та розточування посадкового отвору можуть порушити фіксацію, тому в разі невідповідності розмірів потрібно підібрати іншу модифікацію.

Для запуску відведіть опору назовні, поставте на неї стопу та спочатку плавно натисніть до зачеплення механізму. Потім виконайте впевнений рух униз без бічного тиску. Навантаження має проходити вздовж робочої траєкторії важеля: стрибки на ніжці й натискання під кутом збільшують навантаження на шарнір, кріплення та вал. Якщо під час роботи з’явився люфт, скрегіт, прослизання або важіль перестав вільно повертатися, використання краще припинити й перевірити кріплення разом із механізмом кікстартера.

Коли потрібна заміна

Підставою для заміни є деформація важеля, тріщини біля посадкової головки, пошкодження затискної частини, виражений люфт опори або неможливість надійно закріпити ніжку. Якщо старий важіль прослизає, потрібно окремо оглянути вал: встановлення нової деталі не усуне несправність за пошкодженого посадкового профілю. Ніжка кікстартера Activ GBX підходить для ремонту штатного механізму ручного запуску за умови повного збігу посадки та геометрії зі знятою деталлю.
