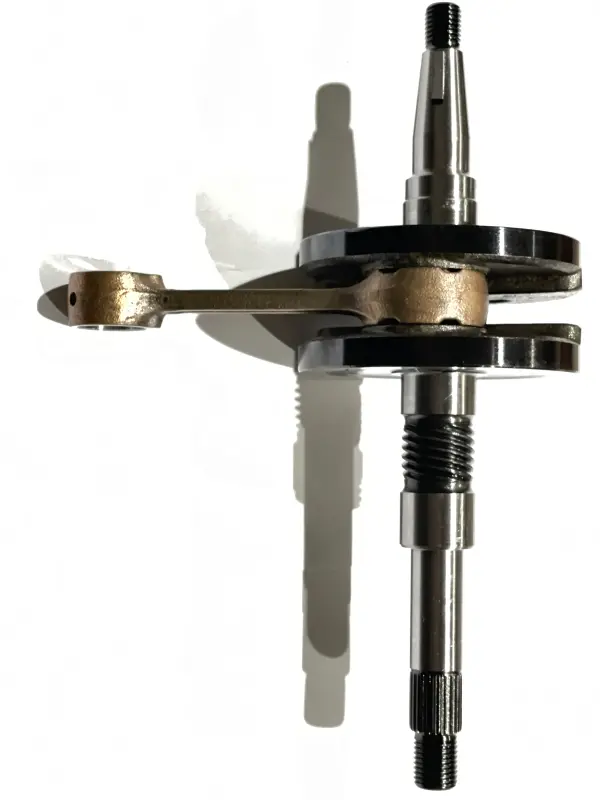

Колінвал повнощокий SEE для Honda Dio AF27/AF28

Повнощокий колінвал SEE для Honda Dio AF27/AF28

Колінчастий вал призначений для двотактних скутерів Honda Dio з модифікаціями двигуна AF27 та AF28. Деталь установлюється всередині двигуна, приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Один кінець вала взаємодіє з варіаторною частиною привода, а другий використовується з боку генератора. Справність цієї деталі безпосередньо пов’язана з рівною роботою двигуна, відсутністю стороннього стукоту та правильним обертанням суміжних механізмів.

Модель належить до тюнінгового повнощокого виконання SEE. Дві масивні круглі щоки утворюють основу колінвала, а між ними розташований шатун. Така конфігурація відрізняє виріб від версій з іншою формою щік, тому під час замовлення недостатньо орієнтуватися лише на назву Honda Dio. Потрібно визначити точну модифікацію двигуна та зіставити новий колінвал зі знятою деталлю. Позначення «тюнінг» описує виконання колінвала, але саме по собі не означає зміненого ходу поршня, допустимого об’єму циліндра або збільшення потужності.

Що перевірити під час підбору

• Модифікацію двигуна. Застосування цієї версії зазначене для Honda Dio AF27/AF28; позначення рами або двигуна потрібно визначити до розбирання та замовлення запчастин.
• Конфігурацію кінців вала. Зіставте посадкові ділянки, різьбу, шліцьову частину та конус зі старим колінвалом, адже вони взаємодіють із навісними деталями двигуна.
• Виконання щік. Ця модель є повнощокою. Форма та розташування щік мають відповідати картеру й обраній конфігурації двигуна.
• Суміжні деталі. До складання перевіряють стан підшипників, сальників, поршневого пальця та компонентів циліндропоршневої групи. Зношені деталі поруч із новим колінвалом можуть спричинити люфт, шум або витік.
• Фактичні розміри. Якщо двигун раніше ремонтували або оснащували нестандартними деталями, основні посадкові розміри вимірюють безпосередньо на розібраному моторі.

Коли потрібна заміна колінвала

Перевірка колінчастого вала потрібна за вираженої вібрації, металевого стукоту з картера, відчутного люфту шатуна, пошкодження різьбових чи шліцьових ділянок, а також після заклинювання поршня. Підставою для заміни є підтверджені дефекти: биття, зношення посадкових поверхонь, пошкодження шатуна або порушення з’єднання між щоками. Подібні симптоми можуть виникати через підшипники, варіатор, генератор чи циліндропоршневу групу, тому рішення приймають після розбирання та дефектування двигуна.

Особливості встановлення

Монтаж колінвала виконується з повним розбиранням двигуна та роз’єднанням половин картера. Перед складанням очищають посадкові місця, перевіряють картер на пошкодження й оцінюють стан усіх суміжних компонентів. Підшипники мають установлюватися без перекосу, а монтажне зусилля не можна передавати через шатун або зводити щоки боковим навантаженням. Після з’єднання картера вал повинен обертатися вільно, без заїдань і помітного осьового перекосу.

Під час остаточного складання контролюють положення сальників, кріплення деталей варіатора й генератора, а також відсутність контакту щік із картером. Колінвал SEE підходить для ремонту або побудови двигуна Honda Dio AF27/AF28 з повнощокою конфігурацією. Точний підбір за модифікацією, посадковими ділянками та станом сусідніх деталей допомагає уникнути повторного розбирання й забезпечити правильну роботу двигуна після ремонту.
