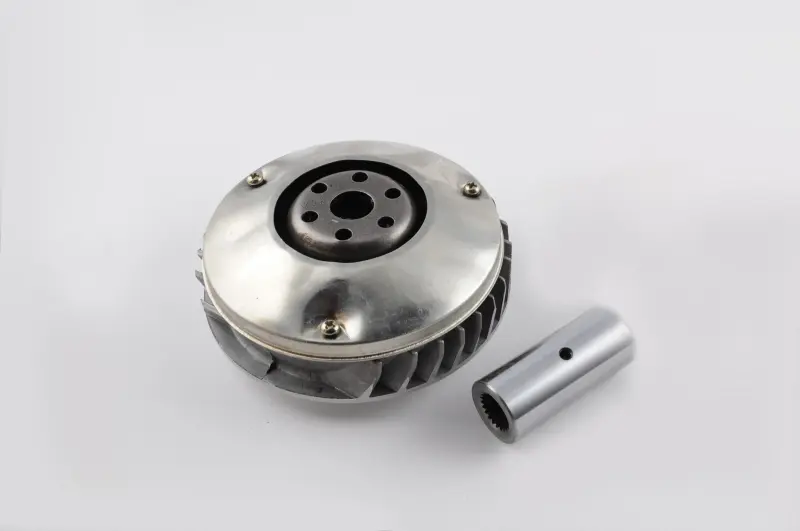

Передній варіатор 4T CH250 з пальцем

Передній варіатор 4T CH250 з пальцем

Передній варіатор призначений для пасової трансмісії чотиритактних максискутерів сімейства CH250. Він установлюється на ведучому боці привода та разом із пасом і веденим шківом автоматично змінює передавальне відношення залежно від обертів двигуна й навантаження. Позицію застосовують під час ремонту Honda CH250 Elite і техніки Honda CH-Spacy відповідної модифікації. Окремий палець варіатора входить до складу позиції.

Як працює передній варіатор

Ведучий шків складається з нерухомої та рухомої частин. Зі зростанням обертів ролики впливають на рухому щоку, вона зміщується вздовж осі та змінює положення паса. Пас виходить на більший ефективний діаметр ведучого шківа, завдяки чому трансмісія переходить від тягового режиму під час старту до передавального відношення, потрібного для набирання швидкості. Коли оберти зменшуються, процес відбувається у зворотному напрямку. Перемикати передачі вручну в такій системі не потрібно.

Палець виконує функцію напрямної та посадкової деталі для рухомої частини варіатора. Його геометрія безпосередньо пов'язана з вільним осьовим переміщенням щоки та правильним взаємним розташуванням компонентів. Зовнішня частина варіатора має радіальні лопатки. Така форма відповідає конструкції ведучого шківа, розташованого під кришкою пасового привода.

Коли потрібна заміна

Варіатор перевіряють у разі погіршення розгону, ривків під час зміни швидкості, стороннього шуму з боку привода або нестабільної роботи трансмісії. Підставою для заміни стають пошкодження та надмірне зношення поверхонь шківа, вироблення посадки, помітний люфт чи биття. Зношені ролики, пошкоджена напрямна пластина та пас також можуть спричиняти подібні ознаки, тому перед ремонтом необхідно оглянути пов'язані компоненти.

Стан паса оцінюють за наявністю тріщин, розшарування, зношення бічних поверхонь і зменшення ширини. Потрапляння оливи або мастила на пас і поверхні щік може спричинити прослизання. Якщо забруднення вже є, причину його появи потрібно усунути до складання. Установлення нового варіатора з несправним пасом або пошкодженим веденим шківом не розв'яже проблему всієї трансмісії.

Що звірити перед замовленням

• Модель і модифікацію: виріб розрахований на конфігурацію CH250 4T; у картках ідентичної позиції вказані Honda CH250 Elite та Honda CH-Spacy.
• Виконання деталі: порівняйте форму корпусу, розташування кріплення, центральний отвір і конструкцію радіальних лопаток зі знятим варіатором.
• Посадкові параметри: перевірте діаметри сполучення, загальну ширину, профіль щік і довжину пальця за попередніми деталями.
• Стан суміжних компонентів: огляньте пас, ролики, напрямну пластину, ведений шків, шайбу та гайку кріплення.
• Фактичну конфігурацію: якщо трансмісію раніше переробляли, орієнтуйтеся на встановлені деталі й розміри, а не лише на позначення скутера.

Позначення CH250 охоплює техніку різних років і ринків, тому збіг робочого об'єму або назви сімейства сам по собі не замінює перевірку розмірів. Особливо уважно порівнюють палець: мають значення його довжина, зовнішній діаметр, внутрішній отвір і посадка відносно щоки. Точні числові розміри цієї позиції не заявлені, тому надійним зразком залишається демонтована штатна деталь.

Рекомендації щодо встановлення

Перед монтажем очищають корпус пасового привода та перевіряють посадкові поверхні колінчастого вала. Щоки й пас мають залишатися чистими, без оливи та пластичного мастила. Варіатор установлюють без перекосу, зберігаючи передбачену послідовність пальця, шайби та кріплення. Під час затягування використовують відповідний фіксатор шківа, а момент обирають за сервісною документацією конкретної моделі. Утримування трансмісії невідповідним способом і неконтрольоване затягування можуть пошкодити різьбу або порушити посадку.

Після складання слід переконатися, що пас розташований правильно й не затиснутий між щоками в положенні, яке заважає затягуванню. Перший запуск виконують із контролем шуму та биття, потім перевіряють старт і плавність набирання швидкості. Правильно дібраний передній варіатор повертає пасовому приводу штатний діапазон зміни передавального відношення та дає змогу відновити роботу трансмісії CH250 без зміни її базової конструкції.
