Електромагнітний клапан карбюратора 177F/188F (9/13 к.с.)

Електромагнітний клапан карбюратора 177F/188F

Призначений для карбюраторних бензинових двигунів 177F і 188F потужністю 9 та 13 к.с., які встановлюють на мотоблоки й іншу техніку з відповідним мотором. Клапан монтується безпосередньо на карбюратор та керує перекриттям подавання пального після вимкнення двигуна. Деталь використовується під час ремонту штатної системи керування пальним, якщо попередній клапан пошкоджений, заклинив або має несправну проводку.

Основою конструкції є електромагнітний привід із рухомим штоком. Після вимкнення двигуна клапан закриває паливний канал карбюратора. Під час нормальної роботи мотора він не повинен перешкоджати надходженню бензину. Справність механізму має значення для запуску: якщо шток залишається в закритому положенні, двигун може не отримувати потрібної кількості пального. Якщо клапан не закриває канал після зупинки, система перестає виконувати передбачену функцію відсікання пального.

Конструкція та підключення

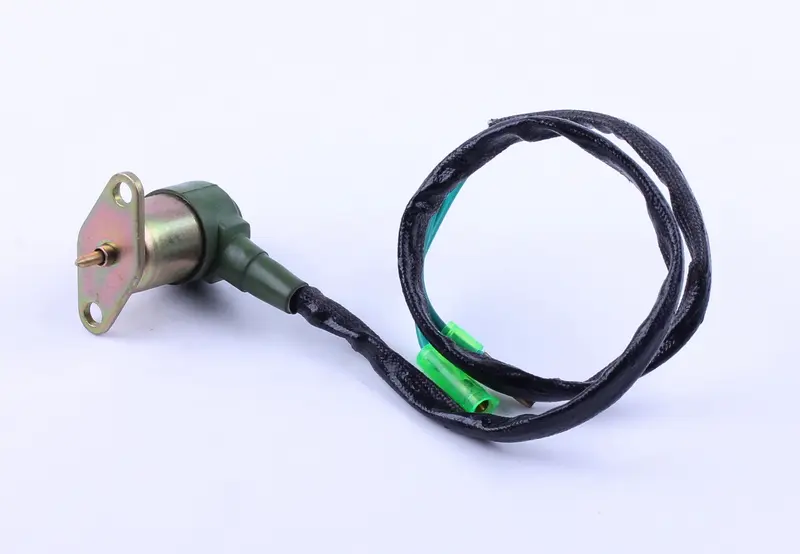

Клапан виготовлений як окрема деталь із циліндричним корпусом та овальним кріпильним фланцем із двома отворами. Відстань між точками кріплення становить 30 мм. Для підключення передбачений виносний кабель із двома ізольованими проводами та окремими контактними наконечниками. Таке компонування дає змогу закріпити корпус на карбюраторі, а контакти з’єднати зі штатною проводкою двигуна без розташування роз’єму безпосередньо біля паливного каналу.

• Призначення: автоматичне перекриття подавання пального через карбюратор після вимкнення двигуна.
• Сумісні позначення двигунів: 177F і 188F.
• Клас потужності: 9 к.с. для 177F та 13 к.с. для 188F.
• Місце встановлення: карбюратор бензинового двигуна.
• Кріплення: фланець із двома отворами, міжцентрова відстань 30 мм.
• Підключення: два проводи з окремими контактними наконечниками.

Як правильно підібрати клапан

Позначення двигуна є основним, але не єдиним критерієм вибору. На техніці з моторами одного сімейства можуть застосовуватися різні виконання карбюратора та проводки. Перед замовленням порівняйте попередню деталь за формою фланця, кількістю кріпильних отворів і відстанню між ними. Окремо зіставте розташування та форму штока, напрямок виходу кабелю, довжину проводів і тип контактних наконечників. Клапан має встановлюватися без перероблення посадкового місця та приєднуватися до передбачених контактів техніки.

Не варто вибирати цю деталь лише за потужністю, зовнішньою подібністю мотора або загальною назвою карбюратора. Уточніть позначення двигуна на техніці та переконайтеся, що використовується бензинова модель 177F або 188F. Якщо попередній клапан зберігся, його посадкова частина дає найкорисніші орієнтири для порівняння. Напругу живлення та розташування контактів потрібно звірити з електричною схемою конкретного двигуна: ці параметри не можна визначати лише за кольором ізоляції проводів.

Встановлення та перевірка

Роботи виконують на зупиненому двигуні із закритим подаванням бензину. Перед демонтажем від’єднують живлення, очищають зовнішню частину карбюратора та фіксують розташування контактів попереднього клапана. Посадкова поверхня має бути чистою, а шток — входити у призначений канал без перекосу та примусового підгинання. Кріплення затягують рівномірно, щоб фланець прилягав до карбюратора по всій площі.

Після підключення перевіряють, чи не торкаються проводи гарячих і рухомих частин двигуна та чи не натягується кабель під час вібрації. Далі контролюють відсутність витікання пального й роботу двигуна під час запуску та вимкнення. Якщо мотор не запускається після заміни, спочатку перевіряють правильність підключення, наявність керувального живлення, вільний рух штока та надходження бензину до карбюратора. Така послідовність допомагає відрізнити несправність клапана від засмічення паливного каналу або інших неполадок системи живлення.
