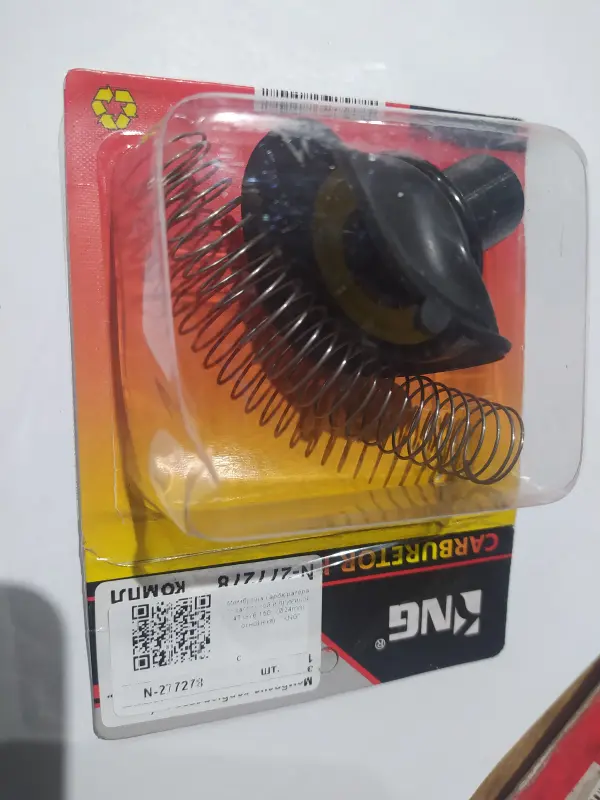

Мембрана карбюратора із заслінкою та пружиною KNG для 4T GY6 150, Ø24 мм

Мембрана карбюратора KNG для 4T GY6 150, Ø24 мм

Основна мембрана призначена для ремонту карбюратора чотиритактного двигуна GY6 150, розрахованого на деталь діаметром 24 мм. Вона постачається разом із заслінкою та зворотною пружиною, тому підходить для заміни всієї пов’язаної збірки у верхній частині карбюратора. Такий варіант доречний, коли пошкоджена не лише гнучка частина, а й сама заслінка, або стан старої пружини вже не дає змоги впевнено залишити її під час обслуговування.

Призначення та принцип роботи

У карбюраторі постійного розрідження мембрана з’єднана з рухомою заслінкою та розділяє повітряні порожнини під верхньою кришкою. Перепад тиску переміщує заслінку, змінюючи прохідний переріз карбюратора відповідно до режиму двигуна. Пружина спрямовує зворотний рух і стабілізує роботу заслінки. Від цілісності мембрани, правильної посадки її краю та вільного ходу заслінки залежить здатність механізму своєчасно реагувати на зміну розрідження.

Розрив, прокол або нещільна посадка мембрани порушують переміщення заслінки. На практиці це може проявлятися млявою реакцією на відкривання газу, провалом під час розгону чи недостатньою тягою під навантаженням. Ці ознаки не вказують лише на одну несправність: перед заміною також перевіряють чистоту каналів і жиклерів, подавання пального, герметичність впуску та стан інших деталей карбюратора. Мембрану замінюють після огляду, якщо виявлено пошкодження гнучкої частини, порушення посадкової крайки або механічний дефект заслінки.

Що входить до конструкції

• Основна мембрана — сприймає перепад тиску та передає рух заслінці.
• Заслінка — переміщується всередині корпусу карбюратора та змінює його прохідний переріз.
• Пружина — забезпечує контрольований зворотний рух заслінки.

Спільна заміна цих деталей усуває потребу окремо добирати мембрану до старої заслінки. Після складання заслінка має рухатися у своєму каналі вільно, без перекосу й заїдання, а край мембрани — рівномірно лежати у передбаченому пазу корпусу.

Як перевірити сумісність

Позначення GY6 150 і 24 мм є основними критеріями, проте одного об’єму двигуна недостатньо для безпомилкового вибору. На техніці сімейства GY6 трапляються різні виконання карбюраторів та їхніх внутрішніх деталей. Перед замовленням зіставте стару збірку з новою за діаметром 24 мм, формою і висотою заслінки, конфігурацією мембрани, профілем посадкової крайки, розташуванням орієнтувальних виступів та розмірами пружини. Також переконайтеся, що встановлено саме чотиритактний двигун GY6 150 і карбюратор відповідного типорозміру.

Діаметр у назві стосується розміру цієї модифікації та не замінює порівняння самої деталі. Якщо попередня мембрана збереглася, обережно зніміть її разом із заслінкою та використайте як зразок. Не варто вибирати таку запчастину лише за зовнішньою подібністю карбюраторів: відмінності посадкового краю або геометрії заслінки можуть завадити правильному складанню та вільному переміщенню механізму.

Рекомендації зі встановлення

Роботу виконують на чистому карбюраторі, щоб пил і дрібні частинки не потрапили під мембрану або до каналу заслінки. Під час зняття верхньої кришки її утримують, оскільки під нею розташована пружина. Нову заслінку встановлюють без зусилля та перевіряють плавність ходу. Посадкову крайку мембрани повністю розправляють у пазу: вона не повинна бути перекручена, розтягнута вбік або затиснута кришкою. Кришку ставлять рівно, не зміщуючи мембрану, після чого кріплення затягують рівномірно.

Після встановлення перевіряють правильність складання карбюратора, відсутність підсмоктування повітря та реакцію двигуна на зміну положення газу. Якщо симптоми збереглися, діагностику продовжують за іншими компонентами системи живлення і впуску. Мембрана KNG Ø24 мм призначена для точкового ремонту відповідного карбюратора GY6 150 та дає змогу замінити пов’язану збірку заслінки, мембрани й пружини без придбання карбюратора повністю.
