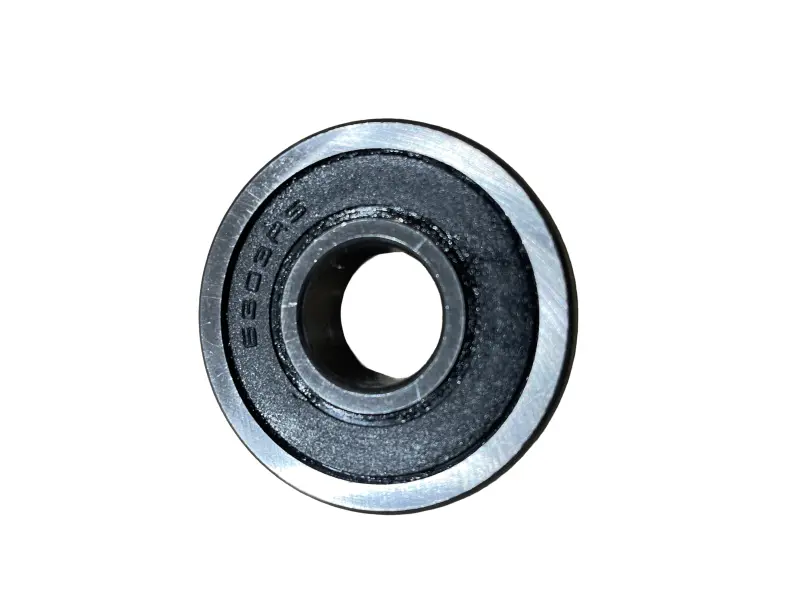

Підшипник 6303-2RS 17×47×14 для GY6 50, Suzuki AD50 та колеса ZUBR (mod.A)

Підшипник 6303-2RS 17×47×14 (mod.A)

Однорядний радіальний кульковий підшипник типорозміру 6303-2RS призначений для опори деталей, що обертаються, та передавання навантаження на корпус агрегату. Ця позиція застосовується як підшипник колінчастого вала двигуна GY6 50, підшипник редуктора Suzuki AD50 і підшипник колеса техніки ZUBR. У кожному з цих місць мають значення точна відповідність посадкових розмірів, вільне обертання без заїдань і правильне встановлення відносно вала та корпусу.

Розмір 17×47×14 мм розшифровується послідовно: внутрішній діаметр становить 17 мм, зовнішній — 47 мм, ширина — 14 мм. Внутрішнє кільце встановлюється на вал або вісь, зовнішнє розміщується в посадковому отворі корпусу чи маточини, а ширина визначає положення деталі вздовж осі. Під час добору потрібно звіряти всі три значення: збігу лише внутрішнього або зовнішнього діаметра недостатньо.

Конструкція та призначення

6303-2RS належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Кульки переміщуються між внутрішнім і зовнішнім кільцями, зменшуючи тертя під час обертання та сприймаючи основне радіальне навантаження. Така конструкція використовується в опорах валів, легких редукторах і колісних посадках, де потрібна компактна нерозбірна опора стандартного типорозміру.

Суфікс 2RS позначає контактні гумові ущільнення з обох боків. Вони закривають внутрішню порожнину від пилу та сторонніх частинок, а також допомагають утримувати мастило всередині підшипника. Двобічне закриття особливо доречне для колісних і редукторних посадок, де деталь працює поруч із дорожнім пилом, продуктами зношування або забрудненою поверхнею корпусу. Під час монтажу ущільнення не можна підважувати, знімати чи пошкоджувати інструментом.

Що перевірити перед вибором

• Позначення: потрібен саме типорозмір 6303-2RS із двобічними контактними ущільненнями.
• Посадкові розміри: діаметр вала або осі — 17 мм, отвору корпусу — 47 мм, доступна ширина посадки — 14 мм.
• Місце застосування: позиція заявлена для колінчастого вала GY6 50, редуктора Suzuki AD50 та колеса ZUBR; конкретне виконання агрегату слід зіставити зі знятою деталлю.
• Додаткові суфікси: позначення зазору або спеціального виконання, присутні на старому підшипнику, потребують окремого зіставлення. Для цієї позиції підтверджене виконання 2RS без додаткового класу в назві.
• Стан посадки: вал і корпус не повинні мати вираженого вироблення, задирок або деформації, інакше новий підшипник не усуне люфт і перекіс.

Заміна та встановлення

Підставою для перевірки підшипника стають гул, хрускіт, відчутний люфт, нерівномірне або туге обертання та сліди перегрівання. В опорі колінчастого вала такі ознаки можуть супроводжуватися посиленням вібрацій; у редукторі — стороннім шумом; у колесі — люфтом і погіршенням плавності обертання. Після розбирання оцінюють не лише сам підшипник, а й вал, корпус, маточину, дистанційні деталі та прилеглі ущільнення.

Перед запресовуванням посадкові поверхні очищають, а підшипник установлюють рівно, без перекосу. Монтажне зусилля прикладають до того кільця, яке сідає з натягом: під час установлення на вал — до внутрішнього, під час запресовування в корпус — до зовнішнього. Навантаження не повинно передаватися через кульки, оскільки це може пошкодити доріжки кочення ще до початку експлуатації. Прямі удари по кільцях і контакт із гострим інструментом також неприпустимі.

Після складання вал або колесо перевіряють на плавність обертання, відсутність заїдань і ненормального люфту. Підшипник 6303-2RS 17×47×14 підходить для ремонту лише за повного збігу розміру, типу закриття та вимог конкретної посадки. Така перевірка допомагає відновити правильне положення деталі, що обертається, та уникнути повторного розбирання через невідповідне виконання.
