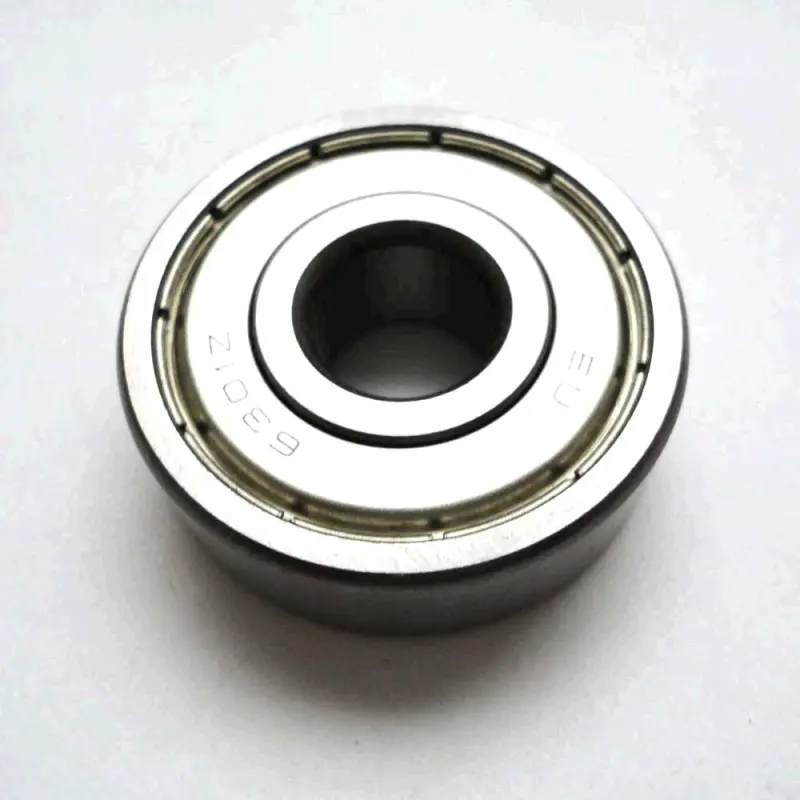

Підшипник 6301-ZZ 12×37×12 для заднього колеса Delta та редуктора 4Т CH250 (mod.A)

Підшипник 6301-ZZ 12×37×12 для мототехніки

Однорядний радіальний кульковий підшипник призначений для заднього колеса мопедів Delta, а також для застосування в редукторі чотиритактної техніки CH250. Деталь підтримує обертовий вал, сприймає навантаження та зменшує тертя між рухомою і нерухомою частинами механізму. Справний підшипник допомагає колесу або валу обертатися плавно, без зайвого шуму, відчутного люфту та нерівномірного опору.

Позначення 6301 визначає типорозмір із внутрішнім діаметром 12 мм, зовнішнім діаметром 37 мм і шириною 12 мм. Виконання ZZ передбачає металеві захисні шайби з обох боків. Вони закривають простір із кульками та сепаратором, обмежуючи потрапляння пилу й інших забруднень усередину підшипника. Така конструкція зручна для закритих посадочних місць заднього колеса та редуктора, де важливі стабільне обертання і захист внутрішньої частини деталі під час експлуатації.

Призначення та особливості конструкції

Глибокі доріжки кочення однорядного кулькового підшипника розраховані насамперед на радіальне навантаження та допускають обмежене осьове навантаження. У задньому колесі підшипник забезпечує опору маточинної частини відносно осі. У редукторі він підтримує вал і зберігає його положення під час обертання. Зношення доріжок, кульок або посадочних поверхонь порушує рівномірність руху, тому стан цієї деталі безпосередньо впливає на функціонування суміжних компонентів.

• Тип: однорядний радіальний кульковий підшипник із глибокими доріжками кочення.
• Виконання: ZZ, металеві захисні шайби з обох боків.
• Внутрішній діаметр: 12 мм.
• Зовнішній діаметр: 37 мм.
• Ширина: 12 мм.
• Заявлене застосування: заднє колесо Delta та редуктор чотиритактної техніки CH250.
• Версія позиції: mod.A.

Як правильно підібрати підшипник

Під час вибору потрібно одночасно звірити всі три розміри: діаметр отвору під вісь або вал, зовнішній діаметр посадочного місця та ширину. Збігу лише позначення серії чи одного діаметра недостатньо. Має значення і суфікс виконання: 6301-ZZ оснащений металевими шайбами, тоді як варіанти 6301-2RS мають контактні ущільнення іншого типу. Навіть за однакових розмірів змінювати виконання без урахування конструкції конкретного механізму не варто.

Для Delta потрібно перевірити призначення підшипника саме для заднього колеса, оскільки в передньому колесі можуть застосовуватися деталі іншого типорозміру. Для CH250 слід зіставити місце встановлення в редукторі, модифікацію техніки та розміри демонтованої деталі. Назва моделі сама по собі не замінює перевірку посадочного діаметра вала й корпусу: у техніки різних років і версій можливі відмінності у встановлених компонентах.

Коли потрібна заміна

Підставою для діагностики є гул або хрускіт під час обертання, помітний радіальний люфт, підклинювання, ривки чи неоднаковий опір на різних ділянках оберту. Після демонтажу старий підшипник перевіряють на вільне й рівномірне обертання. Сліди вироблення, корозії, пошкодження захисної шайби та відчутна шорсткість ходу вказують на потребу встановити справну деталь. Одночасно доцільно перевірити вісь або вал, розпірні втулки й посадочне місце: новий підшипник не усуне люфт, спричинений зношенням сусідніх компонентів.

Рекомендації зі встановлення

Перед монтажем посадочні поверхні очищають та оглядають, а підшипник установлюють без перекосу за допомогою відповідної оправки або преса. Зусилля прикладають до того кільця, яке входить із натягом: під час посадки в корпус — до зовнішнього, під час установлення на вал — до внутрішнього. Не можна передавати монтажне зусилля через кульки, бити безпосередньо по кільцях або захисних шайбах. Такий спосіб може пошкодити доріжки кочення ще до початку експлуатації.

Після складання колесо або вал мають обертатися рівно, без заїдань і стороннього шуму. Також перевіряють відсутність ненормального люфту та правильне положення суміжних деталей. Підшипник 6301-ZZ 12×37×12 придатний для ремонту лише за повного збігу розмірів, виконання та місця встановлення.
