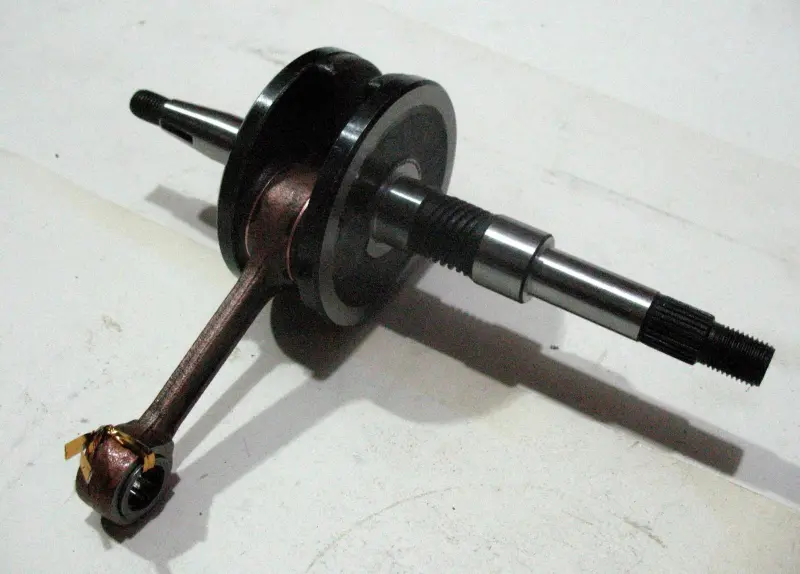

Колінвал STAYER для Honda Dio AF34, щоки 33,5 мм

Колінвал STAYER для Honda Dio AF34, щоки 33,5 мм

Колінвал призначений для ремонту двигуна скутера Honda Dio AF34. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент компонентам двигуна й трансмісії. Це ключова частина кривошипно-шатунного механізму, тому її стан безпосередньо пов’язаний із рівною роботою мотора, відсутністю стороннього стукоту та правильним обертанням спряжених деталей.

Конструкція включає дві щоки колінвала, шатун із верхньою та нижньою головками, а також вихідні частини вала з посадковими, різьбовими та шліцьовими ділянками. Розмір щік становить 33,5 мм. Така конфігурація потребує точного добору під двигун: однакова назва моделі скутера сама по собі не замінює перевірку виконання встановленого колінвала та пов’язаних із ним деталей.

Що перевірити під час вибору

Основні орієнтири для цієї позиції — Honda Dio, позначення AF34 і розмір щік 33,5 мм. Перед придбанням бажано демонтувати стару деталь або підготувати її точні виміри. Порівнювати потрібно не один параметр, а всю геометрію з’єднань, адже відмінності посадкових ділянок можуть завадити правильному складанню навіть за зовні подібної форми колінвалів.

• Модель двигуна: виконання має відповідати силовому агрегату Honda Dio AF34, установленому на конкретному скутері.
• Розмір щік: заявлене значення 33,5 мм слід зіставити зі старим колінвалом і внутрішнім простором картера.
• Посадкові зони: перевірте діаметри й довжину ділянок під підшипники, а також розташування ступенів з обох боків вала.
• Кінці вала: зіставте форму конусної частини, шліци, різьбу та загальну довжину з демонтованою деталлю.
• Шатун: під час добору враховують його розташування й геометрію, а також відповідність поршневій групі двигуна.

Перевірка цих пунктів до початку ремонту допомагає уникнути ситуації, коли колінвал установлюється в картер, але не збігається з підшипниками, приводними компонентами або кріпильними з’єднаннями. Якщо двигун раніше доопрацьовували чи в ньому вже використовували нестандартні деталі, орієнтуватися потрібно на фактичну конфігурацію мотора, а не лише на індекс рами скутера.

Коли потрібна заміна колінвала

Підставою для діагностики є стукіт із нижньої частини двигуна, відчутні вібрації, радіальний або осьовий люфт шатуна понад допустиму норму, зношення посадкових шийок, пошкодження різьби чи шліців, а також помітне биття вала. Подібні прояви можуть виникати й через несправність підшипників, поршневої групи або трансмісії, тому перед розбиранням потрібна комплексна перевірка. Колінвал замінюють після підтвердження дефекту, щоб ремонт усував причину несправності, а не лише її зовнішні ознаки.

Рекомендації щодо встановлення

Монтаж виконується з розбиранням двигуна та роз’єднанням половин картера. До складання очищують посадкові поверхні, перевіряють стан підшипників, сальників, прокладок і спряжених компонентів. Зношені деталі поруч із колінвалом здатні погіршити результат ремонту, тому їх оцінюють до остаточного складання. Вал потрібно встановлювати без пошкодження різьби, шліців і посадкових шийок; спосіб монтажу обирають відповідно до сервісної документації двигуна.

Після встановлення перевіряють вільне обертання колінвала, відсутність заїдань і правильне положення шатуна. Далі контролюють складання поршневої групи та з’єднань із боку привода. Для такої роботи потрібні вимірювальний інструмент, відповідні знімачі та досвід ремонту скутерних двигунів. Якщо немає можливості перевірити співвісність і посадки, установлення варто доручити профільному майстру. Точний добір і акуратне складання дають змогу використати колінвал STAYER як основу повноцінного відновлення двигуна Honda Dio AF34.
