Комутатор CDI для скутера 4T GY6 50, великий роз’єм

Комутатор CDI для скутера 4T GY6 50

Цей CDI-комутатор призначений для ремонту системи запалювання скутера з чотиритактним двигуном GY6 50. Електронний модуль формує та передає керувальні імпульси запалювання, тож від його справної роботи залежать запуск двигуна і стабільність роботи мотора. Деталь установлюють замість штатного комутатора відповідного типу, коли діагностика електричної частини вказує на несправність блока запалювання.

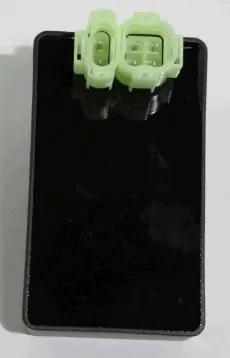

Комутатор виконаний у конфігурації 2+4: на корпусі розташовані дві окремі колодки — на 2 та 4 контакти. Такий варіант також називають великим роз’ємом. Для правильного добору потрібно враховувати не лише кількість контактів, а й форму колодок, їх розташування, напрямні, розпінування та спосіб приєднання до джгута проводки. Схожий корпус сам по собі не свідчить про електричну сумісність зі скутером.

Коли варто перевірити комутатор

CDI-комутатор перевіряють, якщо двигун складно запускається, мотор працює нестабільно або зникає іскра. Водночас такі ознаки не завжди спричинені саме блоком запалювання. Перед заміною необхідно виключити несправності свічки, високовольтного проводу, котушки, датчика імпульсів і проводки. Окиснені контакти, послаблені клеми або пошкоджена ізоляція також можуть спричиняти подібні симптоми.

Заміна модуля доречна, коли діагностика підтверджує несправність комутатора. За умови правильного добору та справності інших елементів він дає змогу відновити роботу штатного кола запалювання. Проте встановлення нового CDI не усуне механічних несправностей двигуна чи проблем із подаванням пального.

Особливості виконання

• призначений для системи запалювання скутера з двигуном GY6 50 4T;
• працює як електронний модуль у складі системи CDI;
• має дві окремі колодки на 2 та 4 контакти;
• використовується для заміни штатного блока з такою самою конфігурацією підключення;
• дає змогу відновити систему запалювання без зміни її штатної схеми.

Як правильно дібрати

Перед замовленням від’єднайте та зніміть установлений комутатор. Порівняйте обидві деталі за формою колодок, кількістю і розташуванням контактів, напрямними на корпусі та способом приєднання до джгута. Обов’язково звірте розпінування: однакова схема 2+4 ще не гарантує однакового призначення виводів.

Окремо потрібно визначити тип живлення системи запалювання. На скутерах GY6 застосовують різні варіанти CDI, зокрема модулі змінного та постійного струму. Добирати їх лише за зовнішнім виглядом або кількістю контактів не можна. Також переконайтеся, що скутер оснащений саме чотиритактним двигуном GY6 50, адже інша силова установка може мати зовні схожий роз’єм.

Установлення

Перед монтажем огляньте колодки та проводку. Контакти мають бути чистими, клеми — надійно закріпленими, а ізоляція — без пошкоджень. Приєднуйте роз’єми без перекосу, орієнтуючись на форму колодок і напрямні. Після підключення переконайтеся, що обидві колодки вставлені повністю та надійно зафіксовані.

Комутатор підходить для планового ремонту й відновлення штатної системи запалювання GY6 50, якщо тип CDI, розпінування та конфігурація двох роз’ємів повністю збігаються з демонтованим модулем. Уважна перевірка підключення перед придбанням допомагає правильно дібрати деталь та уникнути встановлення електрично несумісного блока.
