Амортизатор кріплення паливного бака мотокоси

Амортизатор кріплення паливного бака мотокоси

Деталь призначена для встановлення в місці кріплення паливного бака мотокоси або бензинового тримера. Вона поєднує вигнуту опорну пластину з двома кріпильними отворами та демпфувальну накладку. Така конструкція фіксує бак у передбаченому положенні й зменшує передавання вібрації від двигуна на його корпус і точки кріплення.

Амортизатор належить до деталей паливної системи, проте не бере участі в подаванні чи змішуванні пального. Його завдання — утворити опору між баком і сусідніми частинами корпусу. Під час роботи двигун мотокоси постійно створює вібрацію, тому стан цієї невеликої деталі впливає на щільність посадки бака. Справна опора допомагає обмежити зайве переміщення місткості, контакт із жорсткими деталями та навантаження на місця кріплення.

Конструкція та призначення

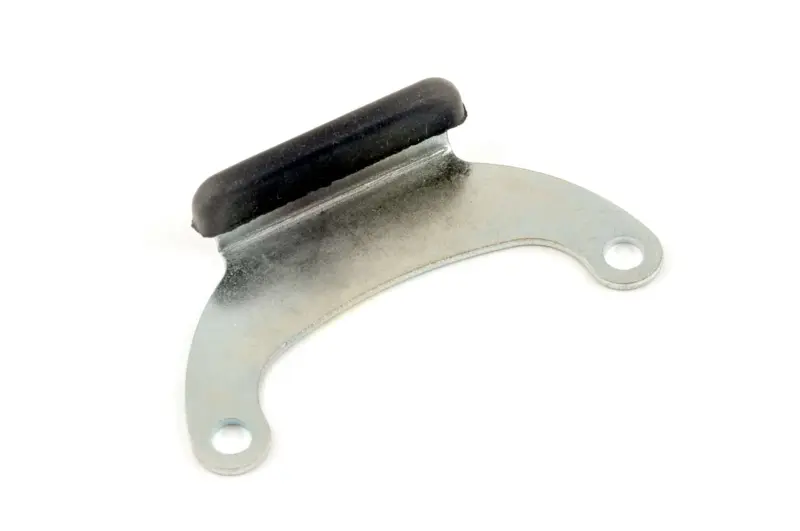

Основа має вигляд дугоподібної пластини. На її краях розташовані два круглі отвори для кріплення, а вздовж верхньої частини встановлена чорна демпфувальна накладка. Вигнута форма залишає простір для суміжних деталей і відповідає компонуванню належного місця встановлення. Накладка утворює контактну поверхню, через яку амортизатор взаємодіє з баком.

• Два рознесені отвори дають змогу закріпити пластину у двох точках та утримувати її без довільного повертання.
• Демпфувальна накладка пом’якшує контакт із баком і зменшує пряме передавання вібрації на його корпус.
• Вигнутий профіль забезпечує розміщення деталі в обмеженому просторі біля паливного бака.

Як перевірити сумісність

Назви мотокоси недостатньо для точного добору: у техніки різних серій можуть відрізнятися форма опори, розташування кріплення та спосіб прилягання до бака. Перед замовленням зніміть стару деталь і порівняйте її з новою за загальною формою, вигином пластини, взаємним положенням двох отворів, їхнім діаметром і розміром демпфувальної частини. Окремо перевірте, яким боком накладка контактує з баком і чи не потрібна в конкретній конструкції парна опора.

Не варто добирати цей амортизатор лише за робочим об’ємом двигуна або зовнішньою подібністю мотокіс. Збігатися має геометрія місця встановлення. Якщо стара пластина деформована, орієнтуйтеся також на посадкові точки на корпусі техніки: кріплення повинно входити без примусового зміщення, а накладка — прилягати до передбаченої ділянки бака. Свердління нових отворів або підгинання пластини може змінити положення місткості відносно шлангів та інших деталей паливної системи.

Коли потрібна заміна

Перевірити амортизатор варто за помітного переміщення бака, деренчання в зоні його кріплення, перекосу місткості або пошкодження демпфувальної накладки. Підставою для заміни також є деформація пластини, збільшені чи пошкоджені кріпильні отвори, послаблення з’єднання накладки з основою. Одночасно оглядають сам бак, кріплення, опорні поверхні та паливні шланги: нова деталь не усуне люфт, якщо його спричинила зірвана різьба або пошкоджена посадкова точка.

Встановлення

Перед розбиранням запам’ятайте положення старого амортизатора та прокладання паливних шлангів. Роботи виконують зі спорожненим баком і зупиненим двигуном, який встиг охолонути. Нову пластину встановлюють у тій самій орієнтації, спочатку суміщають обидва отвори без перекосу, а потім рівномірно фіксують штатним кріпленням. Шланги не повинні опинитися затиснутими між пластиною, баком і корпусом.

Після складання переконайтеся, що бак утримується рівно, демпфувальна частина розташована в передбаченому місці контакту, а місткість не торкається гострих крайок і гарячих деталей. Така перевірка допомагає відновити штатну посадку паливного бака й усунути помилки монтажу до запуску мотокоси.
