Трос газу SPYKEX-CROSS ST

Трос газу SPYKEX-CROSS ST

Трос призначений для механічного передавання руху від ручки газу до виконавчого механізму на техніці SPYKEX-CROSS ST. Така деталь потрібна для відновлення штатного керування обертами двигуна, якщо встановлений трос заїдає, має пошкодження або вже не дає змоги правильно налаштувати вільний хід ручки. Позначення моделі визначає призначення позиції, однак перед установленням її конструкцію потрібно зіставити зі знятою деталлю.

Конструкція та принцип дії

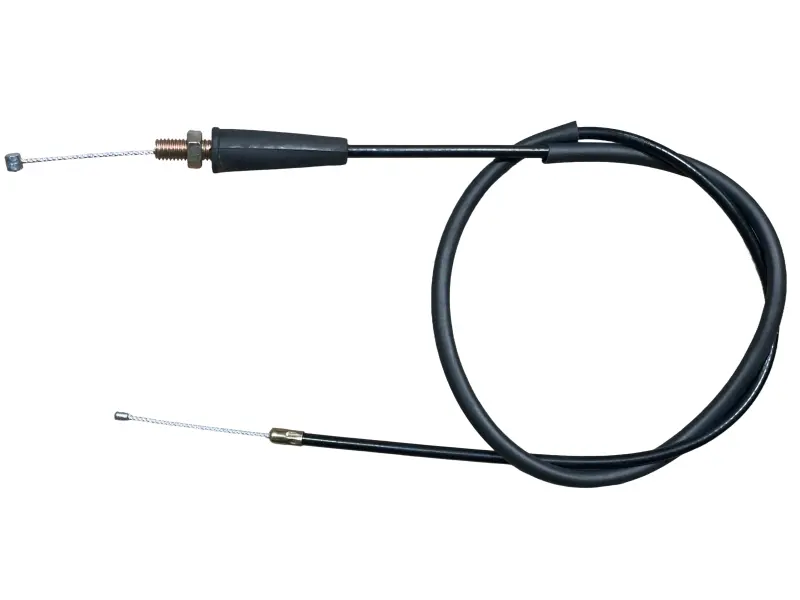

Внутрішній плетений трос рухається всередині гнучкої чорної оболонки та передає зусилля під час повороту ручки газу. Оболонка спрямовує трос заданою траєкторією між кермом і виконавчим механізмом, захищаючи його на ділянках прокладання. На одному кінці передбачена різьбова регулювальна ділянка з двома гайками та захисною конічною частиною. Кінці внутрішнього троса мають різне виконання, розраховане на дві точки приєднання.

Різьбова ділянка використовується для налаштування положення оболонки та вільного ходу приводу. Після регулювання гайки фіксують вибране положення. Плетена структура внутрішньої частини зберігає гнучкість під час прокладання штатним маршрутом, а зовнішня оболонка відокремлює рухомий трос від навколишніх деталей. Для належної роботи оболонка має бути без заломів і перетискань, а внутрішній трос — рухатися плавно по всій довжині.

Як перевірити сумісність

Назва SPYKEX-CROSS ST є основним орієнтиром, проте в техніки різних років і виконань можуть відрізнятися точки кріплення та маршрут прокладання. Точний підбір виконують порівнянням із демонтованим тросом. Перевіряти потрібно не лише загальну довжину: суттєве значення мають довжина оболонки, вихід вільних ділянок внутрішнього троса, форма обох наконечників, різьба регулювальної частини та її розташування відносно кінця оболонки.

• Загальна довжина: трос має проходити штатною траєкторією без натягу та зайвих петель.
• Довжина оболонки: від неї залежать положення регулювальної ділянки та доступний хід внутрішньої частини.
• Наконечники: порівняйте їхню форму, розмір і спосіб установлення в ручку газу та відповідний механізм.
• Регулювальна ділянка: перевірте тип різьби, довжину різьбової частини й розташування фіксувальних гайок.
• Маршрут прокладання: переконайтеся, що оболонка підходить до штатних напрямних і не натягується під час повороту керма.

Коли потрібна заміна

Перевірка троса потрібна, якщо ручка почала рухатися помітно важче, повертається нерівномірно, вільний хід постійно змінюється або можливостей регулювання вже недостатньо. Підставою для заміни також є розпушені нитки внутрішнього троса, пошкоджений наконечник, тріщини та сильні заломи оболонки, деформована різьбова ділянка чи сліди перетискання. Подальше використання пошкодженої деталі недоцільне: її рух стає менш передбачуваним, а налаштування швидко збивається.

Установлення та налаштування

Перед демонтажем старої деталі слід запам’ятати її маршрут, положення напрямних і місця фіксації. Новий трос прокладають тим самим шляхом, не допускаючи гострих перегинів, перекручування та затискання між сусідніми деталями. Оболонка повинна зберігати вільну дугу під час повороту керма в обидва боки. Наконечники встановлюють у відповідні посадкові місця, після чого регулюють вільний хід згідно з вимогами посібника з обслуговування конкретної техніки.

Після складання перевірте плавність руху ручки в усьому діапазоні та її повернення за різних положень керма. Регулювальні гайки мають бути затягнуті, а оболонка — надійно розташована у своїх упорах. Якщо форма наконечників, довжина або положення регулювальної ділянки відрізняються від старої деталі, встановлювати трос без додаткової перевірки сумісності не варто.
