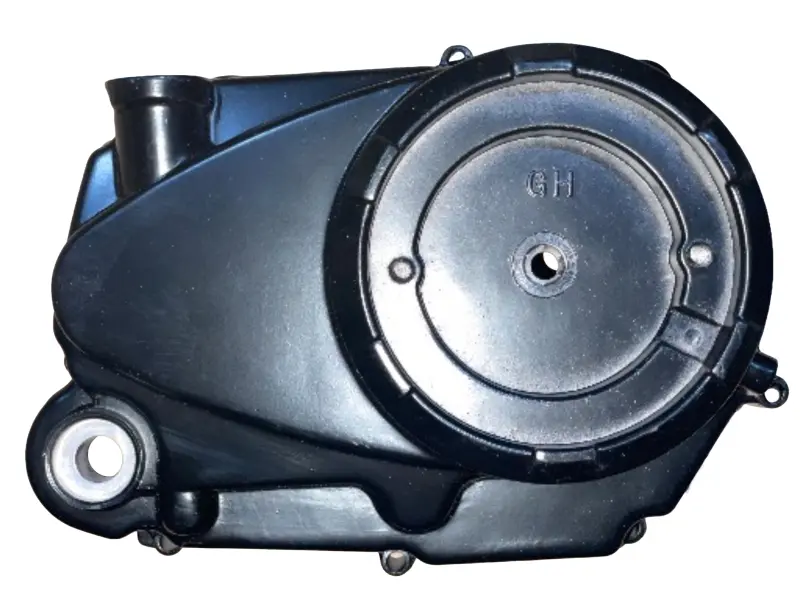

Права кришка зчеплення JH-125 (Т120), напівавтомат, чорна ST

Права кришка зчеплення JH-125 (Т120) для напівавтоматичного двигуна

Кришка закриває правий бік картера з боку зчеплення та призначена для двигуна JH-125 (Т120) у напівавтоматичному виконанні. Це корпусна деталь двигуна, яку обирають у разі пошкодження штатної кришки, відновлення розібраного мотора або усунення проблем із приляганням у місці стику. Чорне виконання відповідає зовнішньому оформленню багатьох горизонтальних двигунів цього типу.

Призначення та особливості конструкції

Права кришка утворює зовнішню частину корпусу в зоні зчеплення. Після встановлення вона закриває внутрішні деталі від дорожнього пилу та прямого потрапляння забруднень, а її площина з'єднується з відповідною поверхнею картера через передбачене для двигуна ущільнення. Тому стан корпусу, крайок, посадкових місць і кріплень впливає не лише на вигляд, а й на якість складання двигуна після ремонту.

Деталь має характерний для JH-125 контур, кілька розташованих по периметру точок кріплення та круглу центральну секцію. Виконання розраховане саме на напівавтоматичну конфігурацію зчеплення. Кришки для механічного й напівавтоматичного варіантів продаються як різні позиції та не мають вважатися взаємозамінними лише через подібний зовнішній контур.

Що перевірити під час добору

Позначення JH-125 або Т120 саме по собі не замінює перевірку фактично встановленого двигуна. На мопедах одного сімейства можуть використовуватися різні модифікації мотора та приводу зчеплення. Перед замовленням зіставте стару кришку з новою за такими ознаками:

• Бік установлення: потрібна права кришка двигуна, розташована з боку зчеплення.
• Тип зчеплення: ця версія призначена для напівавтоматичного виконання, а не для двигуна зі звичайним ручним приводом зчеплення.
• Контур корпусу: мають збігатися зовнішня форма, нижні й верхні виступи, а також розташування всіх ділянок, що прилягають до картера.
• Точки кріплення: порівняйте кількість, розташування та форму отворів під кріплення по всьому периметру.
• Технологічні місця: перевірте положення центральної круглої секції, верхньої горловини й інших отворів відносно знятої деталі.

Таке зіставлення особливо потрібне, якщо двигун раніше замінювали, ремонтували або складали з деталей різних модифікацій. Орієнтуватися лише на модель мопеда недостатньо: визначальною є конфігурація встановленого мотора.

Заміна та встановлення

Причиною заміни може бути тріщина після удару, деформація привалювальної площини, пошкодження кріпильного вушка, зірвана різьба в обслуговуваному отворі або стале просочування мастила, яке не усувається встановленням справного ущільнення. Перед монтажем потрібно очистити відповідну поверхню картера та перевірити її на задирки, залишки старого ущільнення й деформацію. Пошкоджена або забруднена площина здатна порушити щільність стику навіть із новою кришкою.

Під час розбирання слід оцінити стан прокладки правої кришки та ущільнення регулювального болта зчеплення: сервісна документація для двигунів цього класу передбачає їх перевірку на зношення й пошкодження. Використовуйте ущільнення, придатні саме для встановленої модифікації, і дотримуйтеся послідовності затягування кріплення. Нерівномірне зусилля може перекосити корпус або пошкодити його посадкову площину.

Комплектність витратними деталями в назві позиції не зазначена, тому прокладку, ущільнювальні кільця, кріплення та деталі, які переносяться зі старої кришки, потрібно перевірити до початку ремонту. Монтаж варто виконувати за настановою для конкретного двигуна: після складання необхідно відновити регулювання напівавтоматичного зчеплення та переконатися, що з'єднання залишається сухим під час роботи мотора.
