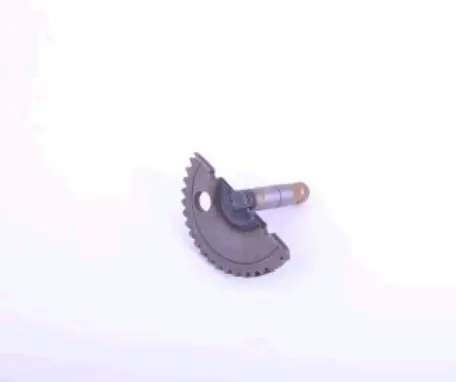

Сектор кікстартера (півмісяць) 4T GY6 50, L=70 мм, ST

Сектор кікстартера 4T GY6 50 завдовжки 70 мм

Заводний сектор, який також називають півмісяцем кікстартера, призначений для ножного пускового механізму чотиритактних скутерів із двигуном GY6 50. Під час натискання на пусковий важіль сектор повертається разом із валом і передає зусилля на проміжну шестерню. Далі обертання надходить до колінчастого вала, завдяки чому двигун отримує потрібний для запуску рух. Деталь підходить для ремонту механізму, що використовується як самостійний або резервний спосіб пуску скутера.

Призначення та конструкція

Деталь поєднує вал і дугоподібну зубчасту частину. Зубці розміщені лише на активному секторі кола: вони входять у зачеплення під час ходу важеля та передають його рух наступній шестерні. Така конфігурація відповідає принципу роботи штатного ножного стартера сімейства GY6. Виконання має заявлену довжину 70 мм і розраховане на чотиритактні двигуни класу 50 см³.

Для цієї позиції підтверджено застосування з двигунами 139QMA/1P39QMA та 139QMB/1P39QMB, які встановлюють на китайські скутери GY6 50. Проте позначення сімейства двигуна саме по собі не замінює перевірку розмірів: у пускових механізмах можуть використовуватися різні варіанти валів і шестерень. Перед придбанням потрібно зіставити стару деталь із новою за загальною довжиною, формою сектора, розташуванням зубчастої дуги та конфігурацією посадкових ділянок вала.

Що перевірити під час добору

• Тип двигуна: чотиритактний GY6 50, зокрема підтверджені варіанти 139QMA та 139QMB із відповідними позначеннями 1P39QMA й 1P39QMB.
• Довжина виконання: у назві позиції зазначено L=70 мм; порівнювати її потрібно з розміром демонтованого сектора та вимогами конкретної кришки пускового механізму.
• Зубчаста частина: мають збігатися кількість, крок, профіль і розташування зубців відносно вала. Невідповідність не забезпечить правильного зачеплення з парною шестернею.
• Вал і посадка: зіставте діаметр і форму посадкових ділянок, положення канавок та упорів, а також орієнтацію сектора у складеному механізмі.
• Суміжні деталі: до встановлення перевірте стан проміжної шестерні, поворотної пружини, втулок і фіксувальних деталей. Зношена парна шестерня може пошкодити зубці нового сектора.

Коли потрібна заміна

Перевірити сектор варто, якщо важіль кікстартера провалюється, рухається не на повний хід, неправильно повертається, прослизає під навантаженням або супроводжується хрускотом із боку пускового механізму. Причиною можуть бути пошкоджені чи стерті зубці, люфт у посадці, несправність поворотної пружини або зношення сполученої шестерні. Тому під час розбирання оцінюють не лише півмісяць, а й усі деталі, які безпосередньо беруть участь у передаванні руху.

Монтаж виконують зі збереженням штатного положення сектора, пружини, шайб і фіксаторів. Перед складанням посадкові місця очищають від забруднень та залишків зношення, після чого вручну перевіряють вільний хід, повернення важеля і правильність зачеплення зубців. Якщо старий сектор відрізняється довжиною або геометрією, встановлювати цю версію без додаткового зіставлення не можна. Точний збіг виконання L=70 мм і конфігурації пускового механізму допомагає відновити штатне передавання зусилля від ножного важеля до двигуна.
