Колінвал AMG із шатуном для садового пилососа

Колінвал AMG із шатуном для садового пилососа

Деталь призначена для ремонту бензинового двигуна садового пилососа-повітродувки. Колінвал приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає його пов’язаним деталям двигуна і приводу обладнання. Від стану цього механізму залежать рівномірність обертання, відсутність зайвого шуму та правильне передавання навантаження під час набору обертів.

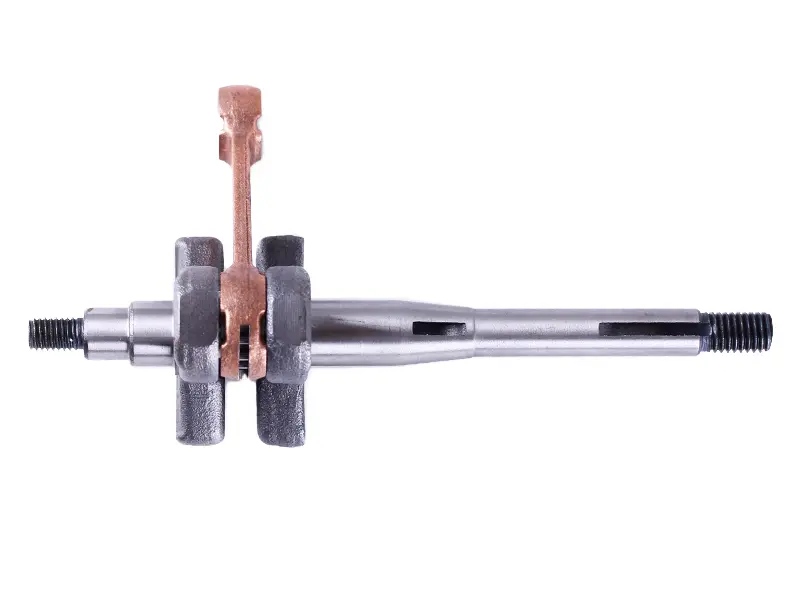

Конструкція являє собою колінчастий вал у зборі із шатуном. Вона містить дві щоки кривошипа, встановлений між ними шатун, ступінчасті посадкові ділянки та різьбові закінчення з обох боків. Така конфігурація потребує точного збігу з картером, підшипниками, ущільненнями, поршневою групою і деталями, що встановлюються на кінці вала. Добирати запчастину лише за загальним призначенням техніки не можна: у схожих садових пилососів можуть відрізнятися довжина вала, діаметри шийок, форма переходів, розташування посадок і параметри різьби.

Що перевірити перед вибором

• Загальну геометрію: довжину старого колінвала, відстань між щоками, положення шатуна та напрямок довгого і короткого боків.
• Посадкові ділянки: діаметри шийок під підшипники й ущільнення, ширину ступенів і відстані між переходами.
• Кінці вала: діаметр, довжину, крок і напрямок різьби з кожного боку, а також форму ділянок під спряжені деталі.
• Шатунну частину: ширину та посадку нижньої головки, розмір отвору верхньої головки під поршневий палець і її положення відносно щік.
• Спряження з двигуном: форму картера, розташування підшипників, тип поршневої групи та конструкцію деталей, закріплених на валу.

Для надійного порівняння стару деталь слід зняти й виміряти штангенциркулем. Зіставляти потрібно не один розмір, а весь набір посадок: навіть невелика відмінність довжини ступеня, діаметра шийки або різьби може перешкодити складанню чи змінити положення встановлених деталей. Якщо попередній колінвал зруйнований, контрольні розміри можна зняти зі збережених ділянок, підшипників, ущільнень і посадкових місць картера. Модель техніки також корисна під час підбору, проте остаточне рішення приймають за фактичною конструкцією двигуна.

Коли потрібна заміна

Підставою для дефектування є помітний радіальний люфт, заклинювання, стукіт із картера, пошкодження різьбових кінців, зношення посадкових шийок, сліди задирів або деформація щік. Підвищена вібрація також потребує перевірки колінвала разом із підшипниками, шатуном і спряженими деталями. Такі ознаки не завжди спричинені лише однією запчастиною, тому перед складанням слід оглянути картер, поршень, поршневий палець, циліндр, підшипники та ущільнення. Установлення нового вала без усунення причини пошкодження може призвести до повторного ремонту.

Установлення та контроль після складання

Заміна виконується з розбиранням двигуна. Посадкові місця очищають від забруднень і залишків старих ущільнень, а підшипники та сальники перевіряють на зношення й пошкодження. Колінвал має встановлюватися без перекосу та вільно провертатися після з’єднання частин картера. Поршень і шатун складають у правильному напрямку, кріплення затягують відповідно до вимог конкретної моделі, а поверхні тертя змащують способом, передбаченим інструкцією двигуна.

До остаточного складання необхідно перевірити вільний хід кривошипно-шатунного механізму протягом повного оберту: не повинно бути заїдань, бокового контакту щік із картером або надмірного люфту. Після встановлення решти деталей контролюють їхнє положення на ступенях і стан різьбових з’єднань. Такий порядок допомагає переконатися, що колінвал відповідає конкретному садовому пилососу та правильно працює разом із поршневою групою і приводом.
