Повітряний фільтр у зборі зі шлангом для культиватора

Повітряний фільтр у зборі зі шлангом для культиватора

Вузол призначений для очищення повітря, яке надходить до впуску культиватора перед карбюратором. Фільтрація затримує пил та інші забруднення, що особливо активно підіймаються під час розпушування й обробітку сухого ґрунту. Корпус з’єднаний із двигуном довгим гнучким повітропроводом: таке компонування дає змогу розташувати фільтрувальну частину окремо від точки приєднання та прокласти шланг у передбаченому виробником просторі.

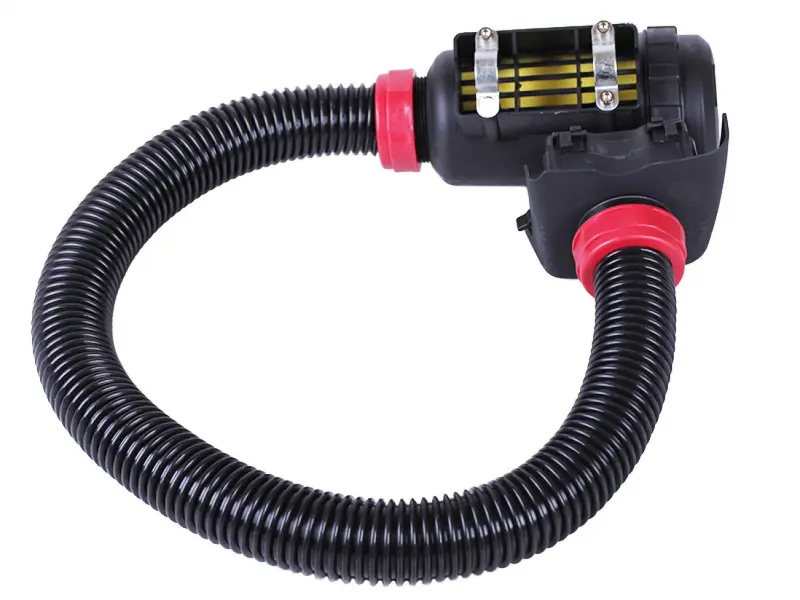

Виріб постачається у зборі та поєднує корпус фільтра з гофрованим шлангом. На з’єднаннях установлені червоні посадкові манжети, а фільтрувальна секція зафіксована металевими притискними пластинами. Гофрована форма повітропроводу дає йому змогу згинатися за місцем монтажу без жорстких кутів. Загальна довжина вузла становить 1050 мм, маса — 435 г. Ці параметри стосуються всього виробу, тому під час добору їх потрібно зіставляти з демонтованою деталлю повністю.

Що перевірити перед вибором

Назва моделі культиватора не завжди однозначно визначає сумісність: техніка однієї серії може комплектуватися різними двигунами та варіантами впуску. Основними критеріями залишаються форма корпусу, конфігурація шланга, розташування фільтра відносно двигуна та геометрія з’єднань. Новий вузол має проходити штатним маршрутом без натягу, заломів і контакту з рухомими або сильно нагрітими деталями.

• Загальна довжина: порівняйте розмір 1050 мм із повністю розправленим старим вузлом, не розтягуючи гофру із зусиллям.
• Посадкові місця: перевірте зовнішній і внутрішній діаметри обох з’єднань, форму патрубків та глибину їх входження.
• Кріплення корпусу: зіставте розташування точок фіксації, орієнтацію корпусу й вільний простір навколо фільтрувальної секції.
• Маршрут шланга: переконайтеся, що довжини достатньо для штатного прокладання, але повітропровід не утворює зайвих петель.
• Конструкція: порівняйте корпус, гофрований повітропровід, з’єднувальні манжети та розташування притискних пластин зі знятою деталлю.

Установлення та обслуговування

Перед монтажем очистьте прилеглі поверхні впуску від пухкого пилу, щоб забруднення не потрапили всередину через відкритий патрубок. Корпус установлюють у передбачене положення, після чого шланг прокладають попереднім маршрутом і рівномірно насаджують на з’єднання. Манжети не повинні стояти з перекосом, а краї патрубків — залишатися частково відкритими. Після фіксації перевірте, чи не стиснута гофра та чи не обмежує вона рух сусідніх деталей.

Підставою для перевірки є помітне забруднення фільтрувальної частини, пошкодження корпусу, тріщини або заломи повітропроводу, послаблення з’єднань і сліди пилу у впускному тракті після фільтра. Нещільна посадка здатна пропускати повітря в обхід фільтрації, тому стан корпусу та всіх стиків має не менше значення, ніж чистота самої вставки. Спосіб очищення залежить від типу фільтрувального матеріалу; перед промиванням або обробленням потрібно керуватися інструкцією до конкретного двигуна, не застосовуючи випадкові розчинники чи оливи.

Цей вузол підходить для ремонту культиватора, якщо збігаються його габаритне компонування, посадкові діаметри, кріплення корпусу та маршрут повітропроводу. Точне порівняння зі знятою деталлю до початку монтажу допомагає виключити ситуацію, коли шланг відповідає за довжиною, але відрізняється з’єднаннями або розташуванням корпусу.
