Шестерня Z-28 для ручної сівалки AMG

Шестерня Z-28 для ручної сівалки AMG

Шестерня Z-28 призначена для відновлення механічного приводу ручної сівалки AMG. Вона передає обертання через зачеплення із сусідньою зубчастою деталлю, тому від правильного добору залежить узгоджена робота сполучених частин механізму. Модель має зовнішній вінець із 28 зубцями та круглу центральну посадкову частину. Деталь підходить для ремонту сівалки, у якій була встановлена шестерня такої самої конфігурації.

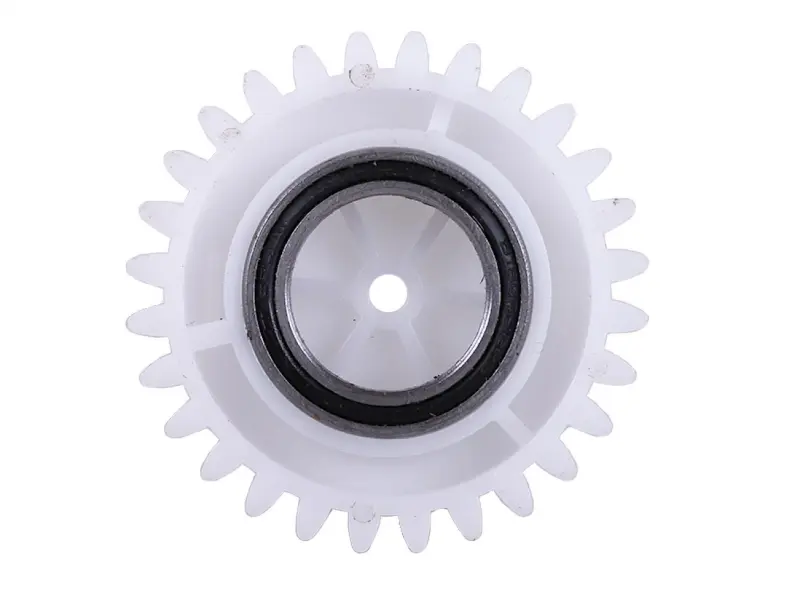

Конструкція складається з білого зовнішнього зубчастого вінця та розташованого всередині кільцевого посадкового блока. Таке виконання потрібно врахувати під час порівняння з демонтованою деталлю: збігатися мають не лише кількість зубців, а й форма центральної частини, положення вінця відносно посадки та загальна геометрія шестерні. Позначення Z-28 вказує на число зубців, проте лише цього параметра недостатньо для безпомилкового вибору.

Що перевірити під час добору

Перед замовленням зніміть стару шестерню або забезпечте доступ для точних вимірювань. Деталі з однаковою кількістю зубців можуть відрізнятися посадкою, висотою, шириною вінця та профілем зачеплення. Порівняння за кількома ознаками допомагає уникнути ситуації, коли шестерня встановлюється на вісь, але не займає правильного положення відносно сусідньої деталі.

• Кількість зубців: ця модель має 28 зубців.
• Призначення: механічний привод ручної сівалки AMG.
• Зовнішня частина: зубчастий вінець по всьому периметру.
• Посадка: кругла центральна частина з кільцевою вставкою.
• Контрольні параметри: зовнішній розмір, повна висота, діаметр посадкового місця, ширина та профіль зубців.

Вимірювання виконуйте за збереженою геометрією старої деталі, а не за відколотим краєм або деформованою ділянкою. Якщо зубці сильно зношені, їхній профіль варто порівнювати на неушкодженій частині вінця. Додатково перевірте розташування виступів, уступів і опорних поверхонь: навіть невелика відмінність може змінити положення шестерні щодо відповідної деталі.

Коли потрібна заміна

Підставою для ремонту є відколи або деформація зубців, тріщина зовнішнього вінця, пошкодження центральної посадки, помітне биття чи нестабільне обертання. Зношена шестерня може гірше входити в зачеплення, прослизати під навантаженням і прискорювати пошкодження сусідньої деталі. Під час розбирання варто оглянути всю ділянку приводу, адже встановлення нової шестерні поруч із сильно зношеним вінцем не усуває причину нерівномірної роботи.

Перевірте вісь та опорні поверхні на забруднення, перекіс і надмірний люфт. Зубці сполученої шестерні повинні мати рівний профіль без відколів і гострих зношених крайок. Якщо пошкодження виникло через заклинювання механізму, перед складанням необхідно усунути перешкоду вільному обертанню.

Установлення та перевірка після ремонту

Монтаж виконують на очищене посадкове місце зі збереженням штатного положення деталі. Шестерню встановлюють без перекосу та надмірного зусилля, після чого перевіряють, чи повністю зубці входять у зачеплення та чи не впирається вінець у сусідні поверхні. Спосіб фіксації потрібно залишити таким, як передбачено конструкцією конкретної сівалки; додаткові кріплення або самостійна зміна посадки можуть порушити співвісність.

Перед початком роботи прокрутіть привод вручну на кілька повних обертів. Обертання має бути рівномірним, без заїдань, ударів і виходу зубців із зачеплення. Після цього перевірте механізм під невеликим робочим навантаженням. Шестерня Z-28 підходить для планового ремонту ручної сівалки AMG за умови повного збігу посадкової геометрії та розмірів із раніше встановленою деталлю.
