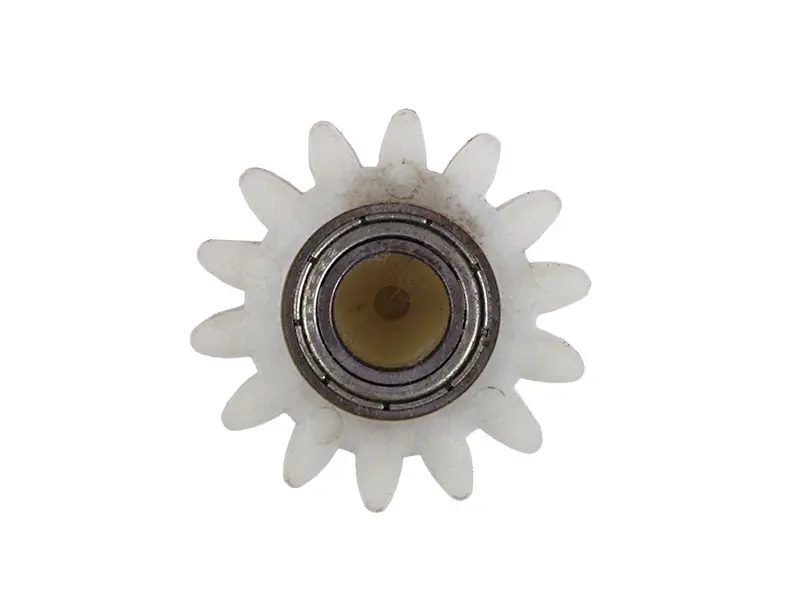

Шестерня Z-14 мала з підшипником для ручної сівалки

Мала шестерня Z-14 з підшипником для ручної сівалки

Деталь призначена для приводу механізму ручної сівалки. Зубчастий вінець приймає обертання від спряженої шестерні та передає його далі, а встановлений у центрі підшипник слугує опорою в місці обертання. Таке виконання поєднує дві пов’язані частини механізму в одній деталі: вінець із 14 зубцями та центральну підшипникову посадку.

Позначення Z-14 вказує на кількість зубців. Цей параметр безпосередньо впливає на зачеплення, тому встановлювати замість шестерні Z-14 зовні подібну модель з іншою кількістю зубців не можна. Навіть за однакового загального діаметра вона може не ввійти у штатну пару або змінити роботу приводу. Деталь належить саме до малого варіанта шестерні для ручних сівалок; це потрібно враховувати, оскільки в такому механізмі можуть використовуватися кілька зубчастих коліс різного розміру та призначення.

Що перевірити під час добору

• Кількість зубців: відповідна деталь повинна мати 14 зубців без відмінностей у їх розташуванні.
• Розмір зубчастого вінця: порівняйте зовнішній діаметр, товщину та загальну форму з демонтованою шестернею.
• Профіль зачеплення: крок, ширина та форма зубців мають відповідати спряженій деталі приводу.
• Підшипникову частину: перевірте внутрішній і зовнішній діаметри підшипника, його ширину та положення відносно вінця.
• Посадку: зіставте діаметр осі або пальця, спосіб фіксації та відстань до сусідніх деталей.
• Виконання сівалки: орієнтуйтеся на конструкцію конкретної моделі, адже однакове позначення кількості зубців не підтверджує збіг усіх посадкових розмірів.

Для впевненого вибору зручніше зняти стару шестерню та порівняти деталі безпосередньо. Зубці потрібно рахувати по всьому колу, а розміри вимірювати штангенциркулем. Окремо зіставляють ширину вінця, діаметр центрального отвору підшипника та загальну висоту деталі. Шестерня має вільно розміщуватися на штатній осі, не торкатися корпусу й водночас зберігати правильне зачеплення із сусіднім колесом.

Коли потрібна заміна

Привід оглядають, якщо механізм сівалки обертається ривками, періодично пропускає рух, заклинює або створює незвичний шум. Підставою для заміни шестерні є зламані, деформовані чи помітно зношені зубці. Підшипникову частину також перевіряють окремо: неприпустимими є заїдання під час обертання, виражений бічний люфт, пошкодження захисних кілець і зміщення підшипника відносно вінця. Тривала робота з такими дефектами погіршує зачеплення та може прискорити зношення спряженої шестерні.

Установлення та перевірка роботи

Перед монтажем посадкове місце очищають від землі, пилу й залишків забруднень. Вісь, кріплення та сусідню шестерню оглядають на наявність зношення і деформації: нова деталь не усуне перекіс, спричинений пошкодженою опорою. Підшипник установлюють без ударів по зубчастому вінцю та захисних кільцях. Зусилля під час посадки має припадати на відповідну обойму підшипника, щоб не пошкодити доріжки кочення.

Після складання привід спочатку прокручують вручну. Шестерня повинна проходити повний оберт без підклинювання, виходу із зачеплення та контакту з корпусом. Перевіряють надійність фіксації, відсутність помітного осьового зміщення й рівномірність взаємодії всіх 14 зубців із відповідною деталлю. Потім виконують коротку перевірку сівалки без підвищеного навантаження. Правильно підібрана Z-14 відновлює передавання обертання у штатній геометрії механізму та дає змогу продовжити використання ручної сівалки без заміни всього приводу.
