Шестерня Z-13 мала з підшипником для ручної сівалки

Мала шестерня Z-13 з підшипником для ручної сівалки

Деталь призначена для ремонту приводу ручної сівалки. Зубчастий вінець взаємодіє із сусідньою шестернею та бере участь у передаванні обертання всередині механізму, а встановлений у центрі підшипник слугує опорою під час обертання. Таке виконання поєднує зубчасту й опорну частини в одній деталі, тому під час добору потрібно перевірити не лише кількість зубців, а й усі приєднувальні параметри.

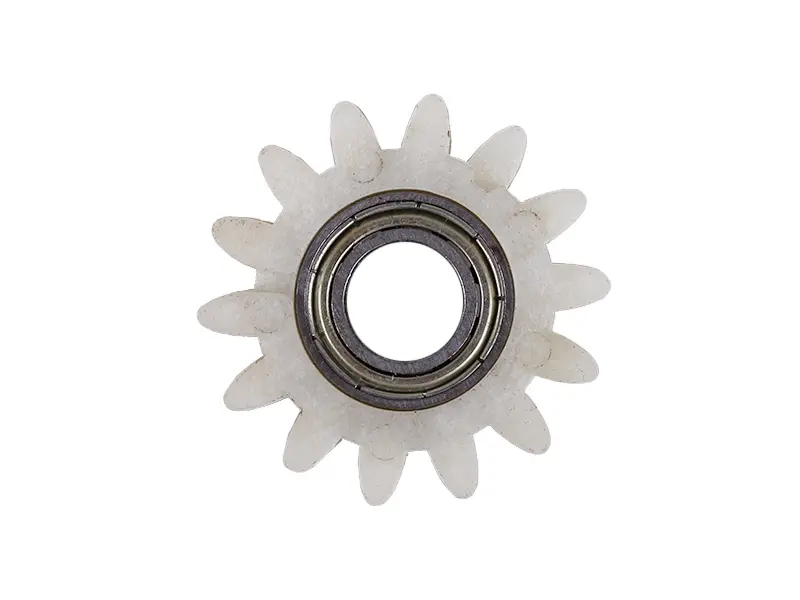

Позначення Z-13 відповідає виконанню з 13 зубцями. Шестерня має малий формат, світлий зубчастий вінець і центральний металевий підшипник. Вона належить саме до запчастин для ручних сівалок: використовувати належність до редукторів мотоблоків як критерій сумісності не можна. Навіть зовні близькі шестерні для іншої техніки можуть відрізнятися діаметром, шириною, формою зубців і посадкою.

Що перевірити перед вибором

Найточніше добирати шестерню за демонтованою деталлю з тієї самої сівалки. Спочатку перерахуйте зубці: їх має бути 13. Потім зіставте зовнішній діаметр вінця, загальну товщину, ширину зубчастої частини, форму та крок зубців. Окремої уваги потребує центральна посадка: порівняйте внутрішній діаметр підшипника, його зовнішній діаметр і розташування відносно площини шестерні.

• Призначення: приводний механізм ручної сівалки.
• Виконання: мала зубчаста деталь із вбудованим центральним підшипником.
• Кількість зубців: 13, позначення Z-13.
• Основні точки порівняння: геометрія вінця, товщина, параметри підшипника та положення деталі у приводі.
• Умова правильного добору: збіг зі старою шестернею за всіма посадковими й зубчастими розмірами, а не лише за кількістю зубців.

Коли потрібна заміна

Оглянути шестерню варто за наявності пропусків обертання, ривків, підклинювання приводу, стороннього шуму або помітного люфту. Причиною ремонту можуть бути пошкоджені чи деформовані зубці, тріщина вінця, туге обертання підшипника або надмірний проміжок у його посадці. Зношена деталь порушує нормальне зачеплення, тому подальша робота здатна збільшити навантаження на сусідню шестерню та кріплення механізму.

Перед установленням очистьте місце монтажу від землі, пилу й рослинних залишків. Перевірте сусідні зубці, вісь і деталі фіксації: нова шестерня не усуне заїдання, якщо сполучена деталь деформована або вісь має виражене зношення. Підшипник має встановлюватися без перекосу, а вінець — перебувати в одній площині з парною шестернею. Не слід запресовувати деталь ударами по зубцях або передавати зусилля через зовнішню частину вінця.

Перевірка після монтажу

Після складання прокрутіть привод вручну без експлуатаційного навантаження. Обертання має бути рівномірним, без закушування, ударів і виходу зубців із зачеплення. Також перевірте осьовий люфт і надійність штатної фіксації. Якщо механізм обертається туго, розберіть з’єднання та повторно оцініть співвісність, посадку підшипника і стан сусідніх деталей.

Шестерня Z-13 підходить для обслуговування ручної сівалки лише за повного збігу геометрії з установленою раніше деталлю. Порівняння зразка до замовлення допомагає уникнути помилки між малою Z-13 і схожими варіантами з іншою кількістю зубців або відмінною центральною посадкою.
