Тарілка зчеплення під знімну зірку Goodluck GL 4500/5200 із зіркою SVET-2

Тарілка зчеплення під знімну зірку Goodluck GL 4500/5200

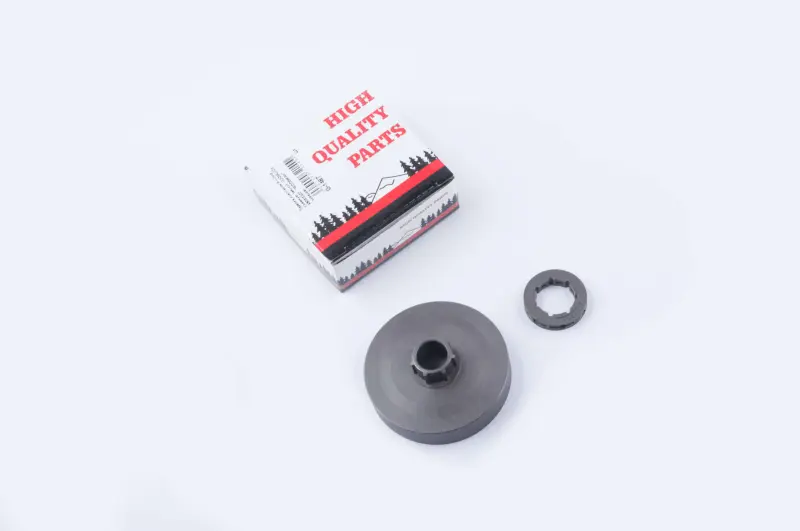

Комплект призначений для ремонту приводу ланцюга бензопил Goodluck GL 4500 і GL 5200, у яких застосовується барабан зчеплення зі знімною ведучою зіркою. Деталь встановлюється в зоні зчеплення та передає обертання від двигуна до пиляльного ланцюга після спрацьовування відцентрового механізму. До комплекту входять тарілка-барабан і окрема знімна зірка, тому це виконання відрізняється від барабана з жорстко закріпленими зубцями.

Під час набору обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана та приводять його в рух. Далі зусилля передається через установлену на маточині зірку до ведучих ланок ланцюга. Коли оберти знижуються, зчеплення розмикається і барабан перестає постійно отримувати обертання від двигуна. Справний стан цієї зони впливає на рівномірний рух ланцюга, відсутність зайвих ривків та узгоджену взаємодію ланцюга, шини й ведучої зірки.

Особливості конструкції

Знімна зірка є окремою деталлю, яка встановлюється на профільну маточину барабана. Після зношення зубців такий вінець можна замінити окремо, якщо сам барабан, його посадкова частина та суміжні деталі залишилися справними. Це дає змогу обслуговувати привод відповідно до фактичного стану його складових. За значного зношення маточини, деформації чашки або вираженого люфту замінюють тарілку зчеплення чи перевіряють увесь комплект суміжних деталей.

• Тип деталі: тарілка, або барабан, зчеплення під знімну ведучу зірку.
• Призначення: передавання обертання від зчеплення до ланцюгової гарнітури бензопили.
• Заявлена сумісність: бензопили Goodluck GL 4500 і GL 5200.
• Виконання: окремий барабан із маточиною та знімна зірка.
• Марка виконання: SVET-2.

Як правильно підібрати деталь

Самого збігу назви бензопили недостатньо, оскільки в техніці однієї серії можуть застосовуватися різні варіанти ланцюгової гарнітури та приводу. Перед вибором потрібно визначити, що на пилі встановлений саме барабан під знімний вінець, а не суцільна ведуча зірочка. Також звіряють форму й розміри посадки барабана, профіль маточини, параметри потрібного вінця, крок ланцюга та кількість його зубців. Нова зірка має відповідати ланцюгу й шині: розбіжність кроку не забезпечує правильного зачеплення ведучих ланок.

Нову деталь варто порівняти зі знятим комплектом за загальною висотою, діаметром чашки, розташуванням посадкових поверхонь і способом фіксації на валу. Окремо перевіряють голчастий підшипник, шайби та стопорні деталі: вони належать до місця встановлення, однак їх наявність у цьому комплекті не заявлена. Якщо ці компоненти зношені, монтаж лише нового барабана не усуне люфт і сторонній шум.

Коли потрібна заміна

Підставою для перевірки є помітні канавки на зубцях зірки, нерівномірне зачеплення ланцюга, радіальний люфт барабана, пошкодження його посадкового профілю, деформація чашки або незвичний шум біля зчеплення. Зношена ведуча зірка прискорює зношування нового ланцюга та може погіршувати його рух по шині, тому стан усіх трьох компонентів оцінюють разом. Під час установлення нового ланцюга ведучу зірку також оглядають і замінюють за наявності вираженого вироблення.

Установлення та перевірка після ремонту

Роботи виконують на зупиненій та охолодженій бензопилі, попередньо унеможлививши випадковий запуск двигуна. Перед розбиранням знімають навантаження з ланцюгового гальма відповідно до інструкції конкретної пили, потім демонтують кришку, шину й ланцюг. Посадкову зону очищають, а барабан, підшипник і фіксувальні деталі перевіряють на зношення. Після складання ланцюг повинен правильно розташовуватися на зірці та в пазу шини, вільно переміщуватися вручну при зупиненому двигуні й мати натяг, передбачений настановою бензопили. За відсутності досвіду ремонту зчеплення встановлення доцільно доручити фахівцеві.

Тарілка зі знімною зіркою SVET-2 підходить для відновлення штатної схеми приводу Goodluck GL 4500/5200 за умови повного збігу посадки та параметрів ланцюгової гарнітури. Ретельне порівняння старої деталі, ланцюга й нового вінця допомагає виконати ремонт без несумісних компонентів та повернути приводу рівномірну роботу.
