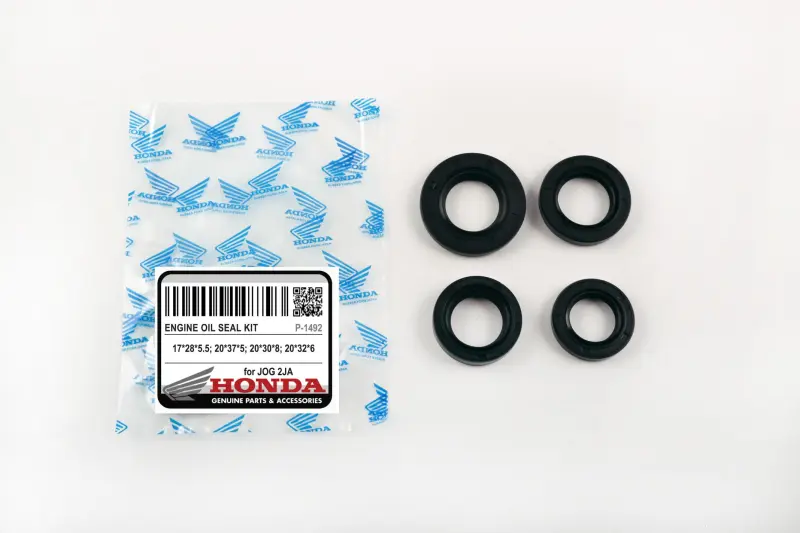

Комплект сальників Yamaha JOG 2JA, 4 шт. (20x32x6, 20x30x8, 17x28x5,5, 20x37x5) ST-3

Комплект сальників для Yamaha JOG 2JA

Набір призначений для обслуговування двигуна скутера Yamaha JOG у модифікації 2JA. До нього входять чотири круглі сальники різних розмірів: 20x32x6, 20x30x8, 17x28x5,5 і 20x37x5 мм. Такий комплект зручний під час ремонту, коли потрібно замінити кілька ущільнень із різними посадковими діаметрами без окремого добору кожної деталі.

Сальник установлюється між валом і корпусом у місці їхнього відносного руху. Його завдання — утримувати мастильний матеріал усередині механізму та обмежувати потрапляння води, пилу й інших забруднень ззовні. Стан ущільнювальної крайки та правильне встановлення безпосередньо впливають на герметичність з’єднання. Зношена, затверділа, деформована або пошкоджена деталь уже не забезпечує належного прилягання та може спричинити появу масляних слідів навколо посадкового місця.

Розміри комплекту

• 20x32x6 мм — внутрішній діаметр 20 мм, зовнішній діаметр 32 мм, ширина 6 мм;
• 20x30x8 мм — внутрішній діаметр 20 мм, зовнішній діаметр 30 мм, ширина 8 мм;
• 17x28x5,5 мм — внутрішній діаметр 17 мм, зовнішній діаметр 28 мм, ширина 5,5 мм;
• 20x37x5 мм — внутрішній діаметр 20 мм, зовнішній діаметр 37 мм, ширина 5 мм.

Під час добору важливі всі три значення: перше відповідає діаметру вала, друге — діаметру посадкового отвору, третє — ширині сальника. Збігу лише внутрішнього чи зовнішнього діаметра недостатньо. Перед замовленням необхідно перевірити кожен розмір за демонтованими деталями та переконатися, що скутер належить саме до модифікації JOG 2JA. Позначення JOG без індексу 2JA саме по собі не підтверджує застосовність, адже в цьому сімействі існували різні виконання.

Практична користь комплекту

• Чотири типорозміри дають змогу замінити передбачений набір ущільнень під час одного обслуговування двигуна JOG 2JA.
• Окремо зазначені внутрішній діаметр, зовнішній діаметр і ширина спрощують точне зіставлення з посадковими місцями.
• Одночасне встановлення нових сальників після розбирання допомагає уникнути повторного доступу до вже обслуженої частини механізму через залишене старе ущільнення.

Рекомендації зі встановлення

Перед монтажем вал і посадковий отвір очищають від бруду, залишків старого мастила та сторонніх частинок. На контактних поверхнях не повинно бути задирок, гострих країв і пошкоджень, здатних порізати ущільнювальну крайку. Сальник і вал попередньо змащують складом, сумісним із робочим мастилом механізму. Деталь запресовують рівно, без перекосу та деформації, прикладаючи зусилля якомога ближче до її зовнішньої окружності.

Під час зняття старого сальника важливо не подряпати вал і гніздо. Демонтовані ущільнення повторно не встановлюють: виймання може пошкодити крайку навіть за відсутності помітних дефектів. Орієнтацію кожного сальника, глибину посадки та відповідність розмірів конкретним місцям варто зафіксувати до розбирання або звірити з ремонтною документацією відповідної версії двигуна.

Комплект обирають для планового обслуговування чи ремонту Yamaha JOG 2JA за наявності підтікань, ознак старіння або пошкодження попередніх ущільнень. До початку складання корисно розкласти чотири деталі відповідно до посадкових місць і ще раз зіставити розміри — це зменшує ризик переплутати зовні схожі сальники з внутрішнім діаметром 20 мм.
