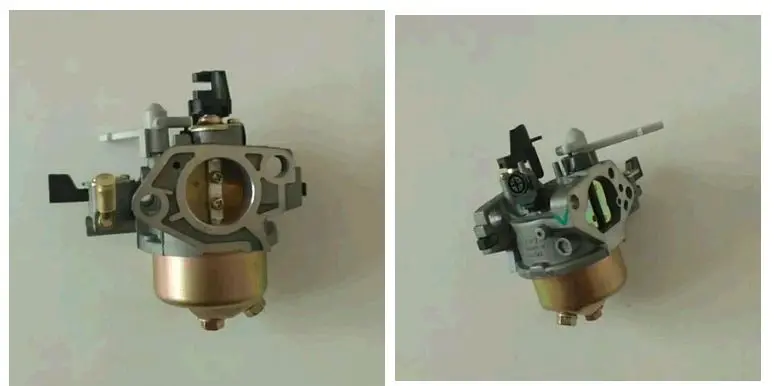

Карбюратор 177F/188F 9/13 к.с. з паливним краном, без електроклапана ST

Карбюратор 177F/188F 9/13 к.с. з паливним краном ST

Карбюратор призначений для бензинових чотиритактних двигунів 177F і 188F потужністю 9 та 13 к.с., які застосовують на мотоблоках та іншій техніці з повітряним охолодженням. Він дозує пальне, змішує його з повітрям і подає підготовлену суміш у впускний тракт. Від справності цієї деталі залежать упевнений запуск, сталі оберти, реакція двигуна на зміну положення газу та нормальна робота під навантаженням.

Це виконання оснащене вбудованим паливним краном і не має електромагнітного клапана. Кран дає змогу вручну перекривати надходження бензину перед обслуговуванням паливної системи або від'єднанням шланга. Відсутність електроклапана потрібно врахувати під час добору: карбюратор розрахований на конфігурацію двигуна, у якій не потрібне відповідне електричне підключення.

Коли карбюратор потребує заміни

Перевірити стан системи живлення варто за ускладненого запуску, несталого холостого ходу, провалів під час набору обертів, мимовільної зупинки або погіршення роботи двигуна під навантаженням. Такі ознаки можуть виникати через забруднення каналів і жиклерів, порушення подавання пального, підсмоктування повітря, зношення заслінки або негерметичність з'єднань. До заміни доцільно також перевірити бензин, паливний шланг, фільтр, стан повітряного фільтра та прокладок: подібні симптоми не завжди спричинені лише карбюратором.

Що перевірити під час вибору

Позначення двигуна 177F або 188F і відповідна потужність 9 чи 13 к.с. є основними орієнтирами, але для точного добору цього недостатньо. У різних модифікацій силової техніки можуть відрізнятися розташування тяг, важелів і з'єднань. Порівняйте деталь зі знятим карбюратором за загальною формою, посадковим фланцем, кількістю та розташуванням кріпильних отворів, діаметрами впускного й випускного каналів, місцем під'єднання паливного шланга та з'єднанням із корпусом повітряного фільтра.

• Тип двигуна: бензиновий, чотиритактний, із повітряним охолодженням.
• Моделі двигуна: 177F і 188F.
• Заявлена потужність: 9 і 13 к.с.
• Виконання: однокамерний карбюратор із вбудованим паливним краном.
• Керування подаванням пального: ручний кран, без електромагнітного клапана.

Окремо зіставте напрямок і хід важелів повітряної та дросельної заслінок, точки приєднання тяг регулятора обертів і вільний простір навколо поплавкової камери. Тяги мають під'єднуватися без згинання та перекосу, а важелі — рухатися в усьому передбаченому діапазоні, не торкаючись сусідніх деталей. Якщо на старому карбюраторі є електричний роз'єм під поплавковою камерою, це виконання не можна вважати прямою заміною без перевірки схеми конкретного двигуна.

Установлення та перший запуск

Перед монтажем очистьте поверхні впускного тракту й корпусу повітряного фільтра, що з'єднуються з карбюратором. Прокладки з розривами, деформацією або ознаками втрати герметичності слід замінити відповідними до двигуна. Не допускайте потрапляння бруду у відкритий впускний канал. Кріплення затягують рівномірно, щоб карбюратор прилягав без перекосу, а тяги та пружини повертають у точки, передбачені конструкцією двигуна.

Після під'єднання паливного шланга відкрийте кран і перевірте з'єднання та поплавкову камеру на відсутність протікання. Далі переконайтеся, що повітряна й дросельна заслінки рухаються вільно. Перший запуск виконують за інструкцією двигуна, після чого контролюють холостий хід, перехід до підвищених обертів і роботу під навантаженням. Регулювання проводять лише після перевірки герметичності впуску, чистоти повітряного фільтра та сталого подавання пального. Такий порядок допомагає відокремити несправність карбюратора від проблем в інших частинах системи живлення й установити деталь без зайвого повторного розбирання.
