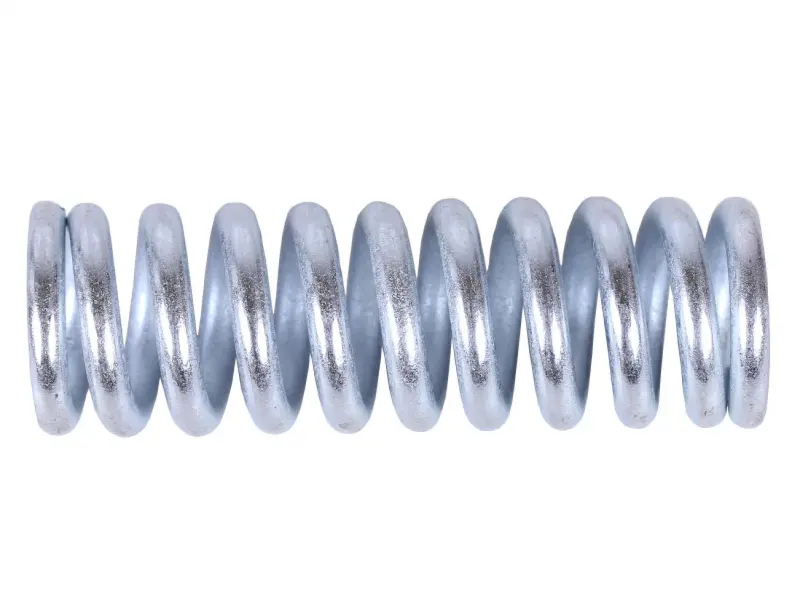

Пружина натягувача роторної косарки WIRAX Z-069

Пружина натягувача роторної косарки WIRAX Z-069

Пружина призначена для натяжного механізму роторної косарки WIRAX Z-069. Вона створює пружне зусилля, потрібне для утримання механізму в заданому положенні, та повертає рухому частину після зміщення під навантаженням. Така деталь потрібна під час відновлення косарки, коли встановлена пружина деформувалася, втратила початкову геометрію або перестала забезпечувати стабільну роботу натягувача.

Конструкція та параметри

Деталь має форму циліндричної витої пружини стискання без зовнішніх гачків та інших виступних кріплень. Її торці спираються на передбачені конструкцією посадкові поверхні. Для цієї позиції зазначено довжину 160 мм, діаметр 51,5 мм і 11 витків. Маса становить 702 г. Ці параметри дають змогу відрізнити пружину натягувача від інших пружин косарки Z-069, які можуть мати інше призначення та геометрію.

• Призначення: натяжний механізм роторної косарки.
• Модель косарки: WIRAX Z-069.
• Довжина: 160 мм.
• Діаметр: 51,5 мм.
• Кількість витків: 11.
• Маса: 702 г.
• Форма: циліндрична вита пружина стискання.

Як правильно підібрати

Під час вибору насамперед уточнюють позначення косарки: ця пружина розрахована на натягувач моделі Z-069. Подібності за формою недостатньо, адже пружини з близьким діаметром можуть відрізнятися довжиною, кількістю витків і робочою посадкою. З демонтованою деталлю потрібно зіставити загальну форму, діаметр, кількість витків та розташування опорних торців. Довжину старої пружини оцінюють з урахуванням її стану: після тривалого навантаження або деформації вона може відрізнятися від початкового розміру.

Перед придбанням також перевіряють сам натягувач та обидві посадкові поверхні. Якщо опора погнута, розбита або зміщена, встановлення нової пружини не усуне причину перекосу. Пружина повинна розташовуватися вздовж осі посадки, не впиратися бічною частиною витків у сусідні деталі та не виходити з опор під час переміщення механізму. Якщо косарку раніше ремонтували або конструкцію натягувача змінювали, розміри фактичного посадкового місця необхідно звірити окремо.

Встановлення та перевірка

Монтаж виконують на зупиненій і надійно зафіксованій косарці після зняття навантаження з натяжного механізму. Перед установленням очищають опори та перевіряють їхню цілісність. Пружину розміщують без перекосу й бічного примушення, дотримуючись штатного порядку складання косарки. Розтягувати витки, підточувати торці або змінювати довжину деталі не можна: така обробка змінює її посадку та характер роботи.

Після складання натягувач переміщують у доступному діапазоні та переконуються, що пружина залишається на опорах, стискається вздовж осі й повертає механізм без заїдання. Далі перевіряють фіксацію сполучених деталей і відсутність контакту витків із нерухомими частинами косарки. Після першого робочого запуску варто повторно оглянути місце встановлення: перекіс, сторонній шум або нестабільне положення натягувача потребують зупинення обладнання та перевірки складання.

Заміну виконують у разі стійкої деформації, пошкодження витків, помітної втрати пружності або неправильної посадки старої пружини. Одночасно оглядають опори та рухомі деталі натягувача, щоб нова пружина працювала у справному механізмі. Точний збіг моделі й основних розмірів допомагає відновити передбачену роботу натягувача без перероблення посадкового місця.
