Викрутка для регулювання карбюратора Splined 21T

Викрутка для регулювання карбюратора Splined 21T

Інструмент призначений для повертання регулювальних гвинтів карбюратора з 21-зубцевим шліцьовим профілем. Така головка відрізняється від прямого шліца, шестигранника, форм Double D і Pac Man, тому звичайна викрутка її не замінює. Модель підходить для обслуговування бензопил, у яких установлено саме гвинт Splined 21T, і дає змогу дістатися регулятора через заглиблений канал корпусу.

Призначення та конструкція

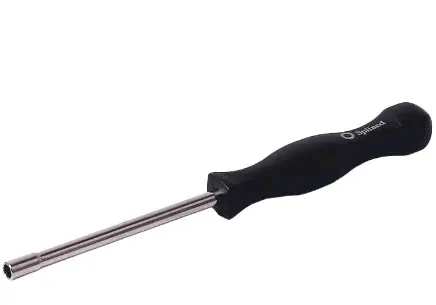

Робоча частина має вигляд довгого вузького трубчастого стрижня з порожнистим наконечником. Наконечник надягається на шліцьову головку, охоплює її по колу та передає обертання без потреби розбирати карбюратор заради доступу до гвинта. Формована чорна рукоятка забезпечує зручний хват і допомагає робити невеликі контрольовані повороти. Загальна довжина інструмента становить 160 мм, довжина рукоятки — 82 мм.

Викрутку застосовують під час налаштування карбюратора, коли конструкція конкретної бензопили передбачає доступні регулювальні гвинти відповідного профілю. Залежно від моделі техніки налаштування може стосуватися низьких або високих обертів і холостого ходу. Сам інструмент лише забезпечує зчеплення з головкою: напрямок повороту, допустимий діапазон і контрольні оберти визначаються інструкцією з обслуговування конкретної пили.

Що перевірити перед вибором

• Профіль гвинта. Потрібна шліцьова головка Splined із 21 зубцем. Число 21T позначає тип робочої частини, а не розмір плоского жала.
• Доступ до регулятора. Довгий трубчастий стрижень розрахований на гвинти, розташовані у вузькому заглибленому каналі.
• Конструкцію карбюратора. На різних бензопилах трапляються 20-зубцеві шліци та інші спеціальні форми; зовнішня подібність інструмента не підтверджує посадку.
• Порядок налаштування. Значення H, L і T, якщо вони передбачені, а також початкове положення гвинтів потрібно брати з настанови саме до обслуговуваної моделі.

Практичне застосування

Перед регулюванням наконечник установлюють на головку прямо, без перекосу, і перевіряють повне зчеплення. Інструмент має сідати вільно та повертати гвинт без прослизання. Якщо наконечник не входить у канал або не охоплює профіль, докладати зусилля не слід: найімовірніше, потрібен інший тип регулювальної викрутки. Таке попереднє порівняння захищає дрібні зубці гвинта та робочу крайку наконечника від пошкодження.

Налаштування виконують малими поворотами, фіксуючи початкове положення та звіряючись із сервісними вимогами виробника техніки. Перед роботою перевіряють стан повітряного фільтра й прогрівають двигун, якщо цього вимагає настанова. Для точного налаштування максимальних обертів може знадобитися тахометр. Якщо бензопила оснащена електронною системою автоматичного налаштування або закритими обмежувачами, ручне регулювання цим інструментом може не застосовуватися.

Splined 21T зручно мати в наборі майстра, який обслуговує бензопили з відповідними карбюраторами. Окрема профільна викрутка усуває спроби провернути спеціальну головку невідповідним плоским чи фігурним інструментом і робить доступ до втопленого гвинта акуратнішим. Перед придбанням потрібно визначити форму й кількість зубців регулювальної головки, а потім перевірити вимоги настанови до самої процедури.
