Кермо TIGER для скутерів GY6 50–150 см³

Кермо TIGER для скутерів GY6 50–150 см³

Кермо призначене для ремонту рульового керування китайських чотиритактних скутерів сімейства TIGER із двигунами GY6. Воно є жорсткою основою для керування переднім колесом: заданий водієм поворот передається через центральну посадкову частину на рульову колонку та вилку. Деталь використовують для відновлення скутера після деформації штатного керма, пошкодження його кріплень або порушення початкової геометрії.

Призначення та конструкція

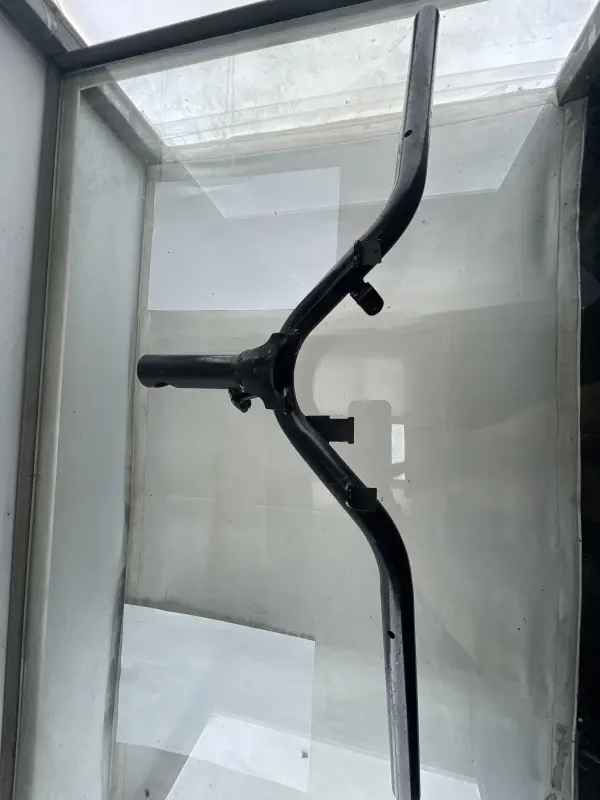

Кермо має цілісну зварну конструкцію з двома симетрично вигнутими сторонами та центральною трубчастою посадковою частиною. На корпусі передбачені технологічні отвори й приварені кріпильні ділянки. Така конфігурація розрахована на встановлення всередині штатного переднього облицювання скутера та розміщення передбачених моделлю компонентів рульового керування. Поверхня має чорне покриття.

Товар є основою керма без установлених рукояток, важелів, перемикачів і тросів. Під час ремонту відповідні компоненти переносять зі старої деталі або добирають окремо з урахуванням конкретної модифікації техніки. Перед перенесенням обладнання потрібно перевірити стан кожного кріплення, вільний хід тросів і положення проводки в усьому діапазоні повороту.

Сумісність і підбір

Каталожне застосування охоплює китайські чотиритактні скутери GY6 з об’ємом двигуна 50, 60, 80, 100, 125 і 150 см³. До переліку сумісних силових агрегатів входять 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI та 157QMJ/1P57QMJ. Ці позначення допомагають визначити сімейство техніки, проте однаковий двигун може встановлюватися на скутери з різним переднім облицюванням і конфігурацією рульового керування.

Для точного вибору деталь потрібно зіставити зі штатним кермом TIGER. Основні точки перевірки — форма й висота вигинів, довжина бічних ділянок, діаметр і довжина центральної посадкової труби, розташування отворів, приварених упорів та кріпильних майданчиків. Також потрібно врахувати положення кожухів, панелі приладів, замка й напрямних для тросів. Якщо хоча б одна точка кріплення помітно зміщена, установлення може спричинити неприпустимий натяг проводки або заважати вільному повороту.

Коли потрібна заміна

Нове кермо встановлюють, якщо штатна деталь зігнулася після падіння чи удару, має тріщини біля зварних з’єднань, пошкоджену центральну посадку або деформовані кріпильні ділянки. Приводом для перевірки також є несиметричне положення рукояток за прямо встановленого колеса, торкання облицювання під час повороту та неможливість надійно закріпити штатні компоненти. Такі ознаки слід відрізняти від люфту рульових підшипників, перекосу вилки або пошкодження траверси: заміна лише керма не усуває несправності інших деталей передньої частини скутера.

Рекомендації зі встановлення

Монтаж виконують після фіксації скутера у стійкому положенні та зняття деталей облицювання, що закривають рульове керування. Перед остаточним затягуванням слід установити переднє колесо прямо, відцентрувати кермо й переконатися, що його сторони розташовані симетрично. Ручка газу повинна повертатися без заїдань, важелі та перемикачі — залишатися доступними, а троси й проводка — не натягуватися та не перетискатися за повного повороту в обидва боки.

Після складання перевіряють надійність усіх з’єднань, відсутність контакту керма з пластиком і вільний рух рульової колонки. Для встановлення застосовують справне штатне кріплення та значення затягування, передбачені виробником конкретного скутера. Якщо геометрію старої деталі порушено або модель техніки має нестандартну передню частину, підбір і монтаж варто виконувати за фактичними посадковими точками.
