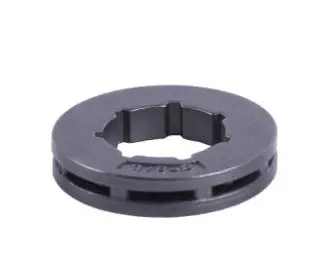

Вінець привода бензопили 3/8″, 8 зубців для Goodluck GL4500/5200, Husqvarna 137/142

Вінець привода бензопили 3/8″ на 8 зубців

Деталь призначена для привода пильного ланцюга в бензопилах Goodluck GL4500 і GL5200, а також Husqvarna 137 і 142. Вінець установлюється на відповідну посадкову частину барабана зчеплення, приймає його обертання та входить у зачеплення з ведучими ланками ланцюга. Таке виконання дає змогу замінити зношений вінець окремо, якщо барабан, зчеплення та інші сполучені деталі залишаються придатними до роботи.

Позначення 3/8″ указує крок, якому має відповідати крок установленого ланцюга. Число 8 означає кількість зубців вінця. Обидва параметри є основними критеріями добору: лише назви моделі бензопили недостатньо, адже окремі екземпляри однієї моделі можуть мати іншу конфігурацію пильної гарнітури або раніше перероблений привод. Перед установленням потрібно звірити крок ланцюга, кількість зубців, форму й розміри центральної посадки, а також виконання барабана зчеплення.

Призначення та робота деталі

Під час роботи ведучі ланки ланцюга послідовно входять у зачеплення з вінцем. Тому стан його доріжок і зубців безпосередньо впливає на рух ланцюга по шині. Глибоке вироблення, деформація, відколи та нерівномірно зношені ділянки порушують правильний контакт із ведучими ланками. Використання нового ланцюга з надмірно зношеною зіркою може прискорити його зношування, тому привод оглядають під час обслуговування пильної гарнітури та перед установленням нового ланцюга.

Кільцева конструкція відрізняється від суцільної ведучої зірки, жорстко об’єднаної з барабаном. Якщо бензопила оснащена системою зі знімним вінцем, у разі його зношення можна обслужити саме деталь, яка контактує з ланцюгом. Водночас барабан також потрібно перевірити: пошкоджена посадка, значне зношення сполучених поверхонь або несправність зчеплення потребують окремого ремонту й не усуваються встановленням нового вінця.

Що перевірити під час вибору

• Модель бензопили: заявлене застосування з Goodluck GL4500, Goodluck GL5200, Husqvarna 137 та Husqvarna 142.
• Крок привода: вінець розрахований на крок 3/8″; такий самий крок повинні мати ланцюг і ведена зірочка шини, якщо вона передбачена її конструкцією.
• Кількість зубців: виконання на 8 зубців необхідно зіставити зі знятою деталлю та конфігурацією встановленої гарнітури.
• Посадка на барабан: центральний профіль і розміри посадкового місця мають точно відповідати барабану зчеплення конкретної пилки.

Заміна та перевірка після складання

Перед розбиранням знімають навантаження з пильної гарнітури й відкривають доступ до зони зчеплення в порядку, визначеному інструкцією конкретної бензопили. Знятий вінець і барабан очищають від тирси, після чого перевіряють посадкові поверхні, стан барабана, фіксаторів і підшипника, якщо він використовується в конструкції пилки. Новий вінець повинен вільно займати штатне положення без перекосу, заклинювання та помітного люфту, не передбаченого будовою привода.

Після складання ланцюг має правильно розташовуватися на вінці та в пазу шини. До запуску перевіряють його натяг і можливість переміщення по шині відповідно до інструкції бензопили. Якщо ланцюг неправильно сідає на зубці, рух залишається нерівномірним або деталі не збігаються за посадкою, використання припиняють і повторно перевіряють крок, кількість зубців та виконання барабана. Такий порядок добору допомагає встановити саме вінець 3/8″-8, що відповідає наявній конфігурації привода.
