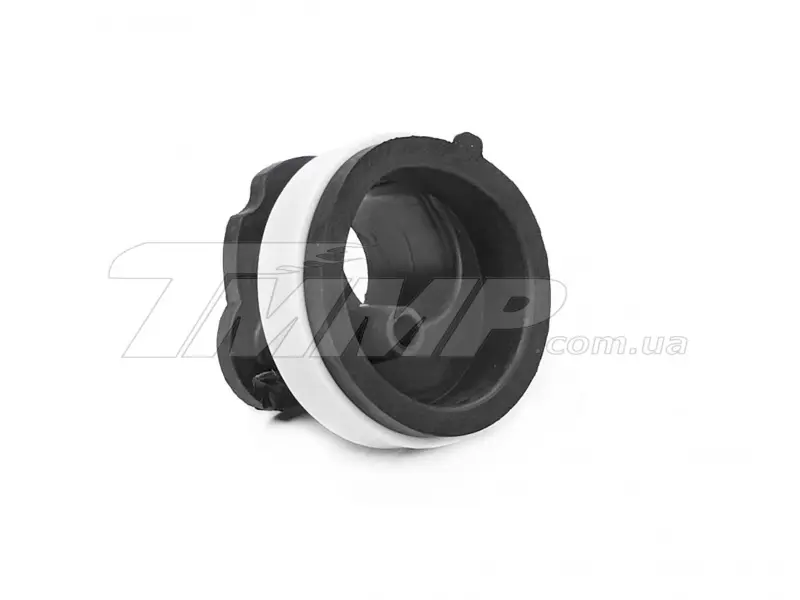

Патрубок карбюратора з кільцем для бензопили St M 180

Патрубок карбюратора з кільцем для St M 180

Впускний патрубок призначений для встановлення між карбюратором і циліндром бензопили St M 180. Через нього підготовлена карбюратором паливоповітряна суміш спрямовується до впускного каналу двигуна. Деталь утворює закритий перехід між двома частинами системи живлення, тому щільність її посадки безпосередньо впливає на склад суміші, запуск і сталість обертів. Це не карбюратор у зборі, а окремий з’єднувальний колектор у виконанні із зовнішнім кільцем.

Призначення та особливості конструкції

Карбюратор дозує паливо й повітря, після чого суміш має надходити до циліндра без неконтрольованого підсмоктування повітря крізь стики. Справний патрубок щільно прилягає до спряжених поверхонь і зберігає передбачений напрямок потоку. Якщо у з’єднанні виникає тріщина, деформація або нещільність, співвідношення палива й повітря може змінитися вже після карбюратора. Це здатне проявлятися ускладненим запуском, нестійким холостим ходом, самовільною зміною обертів або провалом під час натискання на газ.

Корпус має сформований впускний прохід та окремий малий канал, розташування яких потрібно враховувати під час монтажу. Зовнішнє кільце охоплює посадкову частину патрубка і входить до цього виконання деталі. Конфігурація розрахована на обмежений простір між циліндром, корпусом пили та карбюратором, тому правильне положення так само важливе, як і щільність з’єднання. Патрубок не можна встановлювати з перекручуванням, заломом або зміщенням каналів.

Коли патрубок потрібно замінити

Деталь перевіряють під час обслуговування впуску, зняття карбюратора та пошуку причин нестабільної роботи двигуна. Підставою для заміни є тріщини, надриви, пересохлі ділянки, втрата форми, пошкодження країв або послаблена посадка. Особливо уважно оглядають зони біля циліндра, карбюратора, малого каналу та зовнішнього кільця.

• Тип деталі: впускний патрубок, який також називають колектором карбюратора.
• Місце встановлення: з’єднання карбюратора із впускною частиною циліндра.
• Призначення: спрямоване подавання паливоповітряної суміші зі збереженням щільності стиків.
• Сумісність: бензопила серії St M 180.
• Виконання: патрубок із зовнішнім кільцем.

Як перевірити сумісність

Перед установленням зіставте нову та зняту деталі за загальною формою, напрямком вигину, діаметрами посадкових зон, розташуванням основного проходу й малого каналу, профілем країв та конструкцією кільця. У бензопил зі схожим зовнішнім виглядом впускні деталі можуть відрізнятися геометрією, тому одного збігу призначення недостатньо. Потрібно також уточнити повне позначення моделі та модифікації пили. Якщо старий патрубок дуже деформований, орієнтуйтеся на посадкові місця карбюратора й циліндра, не розтягуючи нову деталь для компенсації невідповідності.

Установлення та перевірка після ремонту

Монтаж виконують на очищені спряжені поверхні. До складання варто оглянути посадкову частину циліндра та карбюратора: забруднення, залишки старих ущільнень або пошкоджений край можуть завадити рівномірному приляганню. Патрубок установлюють без гострих інструментів, здатних проколоти чи надрізати його корпус. Основний прохід і малий канал мають зайняти передбачене положення, а кільце — розташуватися рівно, без перекосу.

Після повернення карбюратора на місце перевіряють щільність його посадки, вільне переміщення тяг керування та правильне розташування сусідніх шлангів. Якщо після ремонту зберігаються складний запуск або несталі оберти, систему впуску перевіряють на герметичність разом з іншими можливими причинами несправності. Такий патрубок підходить для планового відновлення бензопили St M 180, коли попередній колектор розтріскався, втратив форму або перестав забезпечувати щільне з’єднання карбюратора з циліндром.
