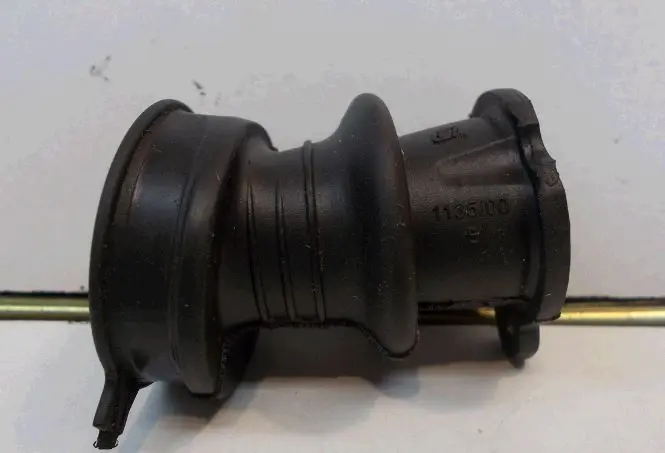

Впускний патрубок карбюратора для бензопили Stihl MS 361

Впускний патрубок карбюратора для Stihl MS 361

Патрубок утворює перехід між карбюратором і впуском циліндра бензопили. Його внутрішнім каналом підготовлена паливоповітряна суміш надходить до двигуна, а посадкові частини закривають з’єднання від стороннього повітря. Щільність цієї ділянки безпосередньо впливає на запуск, холостий хід, реакцію на натискання курка газу та сталість обертів під навантаженням.

Формований корпус має два розширені посадкові краї й центральну гнучку частину. Така конфігурація відповідає взаємному розташуванню карбюратора та циліндра в корпусі пили й дає з’єднанню змогу зберігати щільну посадку під час вібрацій двигуна. Деталь належить саме до впуску, тому її не варто плутати з паливним шлангом, прокладкою карбюратора або окремим кріпильним хомутом.

Сумісність і підбір

Основне застосування — бензопила Stihl MS 361. Орієнтир сумісності для цієї деталі — номер 1135 141 2200. Картки запчастин також відносять патрубок із цим номером до MS 341, проте перед замовленням потрібно звірити повне позначення своєї пили та конфігурацію демонтованої деталі. Сусідні за назвою моделі можуть мати інший впуск, тому самого числа «361» без позначення серії недостатньо.

• Модель пили: перевірте позначення MS 361 та наявний індекс модифікації на заводській табличці інструмента.
• Форма посадок: зіставте діаметр і профіль обох країв, загальну довжину, розташування центрального розширення та бічного відводу зі старим патрубком.
• Суміжні деталі: оцініть стан хомута і втулки. У схемі MS 361 вони зазначені поряд із колектором як окремі позиції.
• Стан місць установлення: краї карбюратора та циліндра мають бути чистими, без залишків зруйнованої деталі й забруднень, які заважають повній посадці.

Коли патрубок потребує заміни

Перевірка впуску потрібна за наявності тріщин, надривів, затвердіння, втрати еластичності або деформації посадкових крайок. Приводом для діагностики також стають складний запуск, несталі оберти, мимовільна зміна холостого ходу та незадовільний розгін двигуна. Ці прояви можуть мати кілька причин, тому патрубок оглядають разом із карбюратором, фільтром та іншими з’єднаннями впуску.

Навіть невелика нещільна ділянка після карбюратора пропускає повітря, яке не враховується його налаштуваннями. Унаслідок цього склад суміші змінюється, а регулювання гвинтами не усуває механічну негерметичність. Якщо на старій деталі виявлено тріщину або послаблену посадку, спочатку відновлюють щільність впуску й лише потім перевіряють налаштування карбюратора.

Установлення та перевірка після ремонту

Перед монтажем порівняйте нову й демонтовану деталі за всіма посадковими поверхнями та орієнтацією бічного відводу. Патрубок установлюють без перекручування і надмірного розтягування: обидва краї мають повністю зайняти свої місця, а центральна частина — розташовуватися вільно, без заломів і контакту з гострими крайками. Хомут повинен фіксувати з’єднання рівномірно, не перетискаючи та не підгортаючи край патрубка.

Під час складання перевірте, що карбюратор установлений рівно, тяги керування рухаються вільно, а сусідні шланги не затиснуті деталями корпусу. Після завершення ремонту контролюють запуск, сталість холостого ходу та набирання обертів. Якщо поведінка двигуна не нормалізувалася за герметичного впуску, діагностику продовжують щодо інших компонентів системи живлення та запалювання.

Цей патрубок підходить для цільового відновлення впуску MS 361, коли геометрія демонтованої деталі й номер 1135 141 2200 збігаються. Точне звіряння перед розбиранням допомагає уникнути повторного ремонту та забезпечує правильну посадку карбюратора відносно циліндра.
