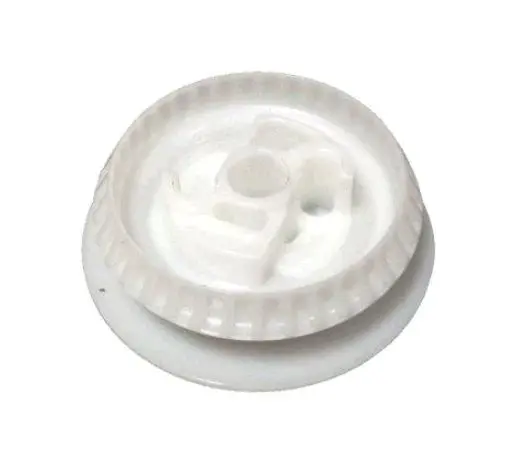

Шків ручного стартера бензопили Stihl MS 230/250

Шків ручного стартера для Stihl MS 230/250

Деталь призначена для ремонту зворотного стартера бензопил Stihl MS 230 та MS 250. Шків розташовується всередині корпусу стартера, утримує пусковий шнур у канавці та обертається під час витягування руків’я. Завдяки цьому пусковий механізм передає прикладене зусилля двигуну, а поворотна пружина знову намотує шнур після відпускання руків’я.

Під час кожного запуску шків взаємодіє зі шнуром, поворотною пружиною та храповою собачкою. Від стану цих деталей залежить рівномірність руху руків’я, спрацьовування зачеплення та повернення шнура у вихідне положення. Товар підходить для відновлення стартера, коли пошкоджений сам шків, а міняти весь корпус у зборі немає потреби.

Коли потрібно перевірити шків

Огляд цієї деталі доречний при вільному ході руків’я, прослизанні під час ривка, заклинюванні шнура або його неправильному укладанні в корпусі. Причиною несправності також можуть бути пружина, собачка, шайба, фіксувальна скоба чи сам шнур, тому перед ремонтом варто розібрати стартер і перевірити всі сполучені частини.

• Огляньте канавку: відколи та деформація заважають шнуру вкладатися рівними витками.
• Перевірте центральне посадкове місце й поверхні, що взаємодіють із сусідніми деталями.
• Переконайтеся, що храпова собачка рухається вільно та не має пошкоджень.
• Перевірте повернення шнура й відсутність заклинювання під час обертання.

Як підібрати відповідну деталь

Основний критерій сумісності — модель бензопили: ця позиція призначена для MS 230 та MS 250. Додатково необхідно визначити виконання встановленого стартера. Для стандартної системи та Easy2Start використовуються різні схеми з відмінним набором деталей, тому самого позначення моделі недостатньо. Зніміть кришку стартера та зіставте новий шків зі старим за формою, зовнішнім діаметром, глибиною канавки, центральною посадкою і конфігурацією отворів.

• уточніть повне позначення бензопили та виконання її стартера;
• порівняйте геометрію старого шківа й розташування центральних отворів;
• перевірте стан собачки, шайби, скоби та поворотної пружини;
• заздалегідь визначте, чи придатний пусковий шнур для подальшого використання;
• не переносьте невідповідні деталі зі стартера іншої конструкції.

У товарній назві шків також позначений як храповик. Під час підбору враховуйте, що в конструкції стандартного стартера шків і храпова собачка є окремими деталями. Якщо пошкоджена лише собачка, заміна шківа може не усунути несправність; якщо тріснув або деформувався ротор для шнура, потрібна саме ця позиція.

Установлення та перевірка після ремонту

Для доступу до деталі знімають корпус стартера, потім фіксувальну скобу, шайбу та собачку, після чого обережно виймають шків. Поворотна пружина перебуває під натягом, тому розбирання виконують без різких рухів, зберігаючи порядок установлення компонентів. Після складання перевірте вільне обертання, правильне укладання шнура, роботу зачеплення та повне повернення руків’я. Механізм має рухатися без перекосу, тертя об корпус і пропусків під час кількох контрольних витягувань.

Такий ремонт дає змогу обслужити лише несправну частину стартера та зберегти справний корпус. Перед замовленням обов’язково порівняйте знятий шків із новою деталлю: зовнішній вигляд бензопил MS 230 і MS 250 може бути однаковим, проте конструкція системи полегшеного запуску відрізняється від стандартного виконання.
