Шків ручного стартера (храповик) для бензопил Husqvarna 365/372

Шків ручного стартера для бензопил Husqvarna 365/372

Деталь призначена для ремонту ручного пускового механізму бензопил Husqvarna 365 і 372. Шків розміщується всередині корпусу стартера, приймає пусковий шнур і під час руху руків’я створює обертання, потрібне для запуску двигуна. Його обирають у разі зношення штатної деталі, коли справний шнур уже не забезпечує рівного зачеплення, стартер періодично прокручується вхолосту або працює з ривками.

Як шків працює у стартері

Під час витягування руків’я шнур розмотується з каналу по колу та повертає шків. Профільні виступи взаємодіють із пусковими собачками, тому обертання передається механізму двигуна. Після відпускання руків’я поворотна пружина повертає шків і вкладає шнур у канавку. Для правильної роботи мають збігатися кілька сполучень: центральна посадка, контакт із пружиною, вільне обертання в корпусі та чітке з’єднання із собачками.

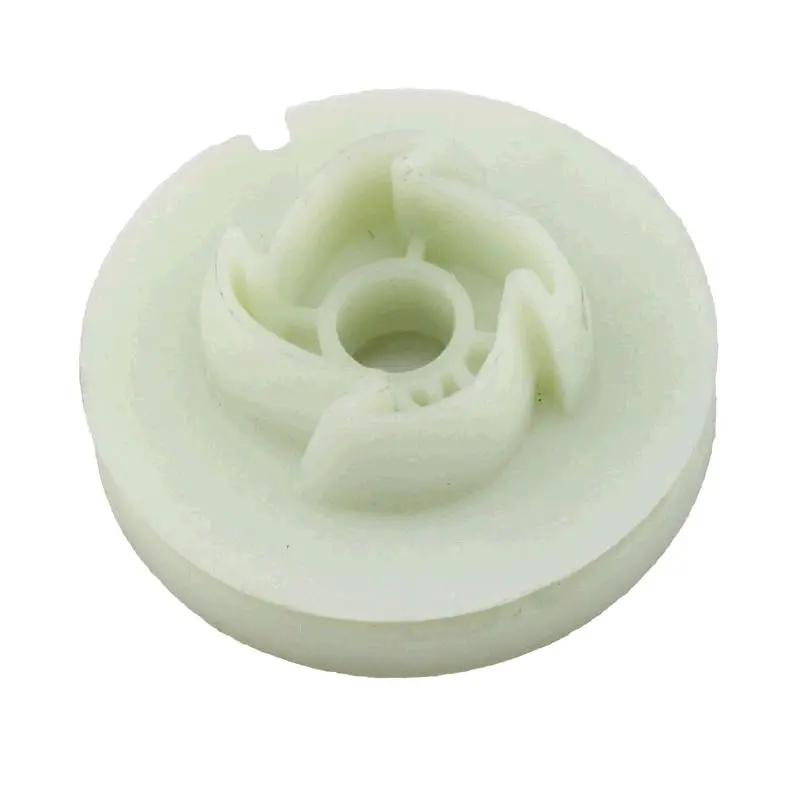

Шків має круглу основу, центральний монтажний отвір, зовнішній канал для шнура та фігурні виступи в середній частині. Така форма відповідає його завданню в ручному стартері: спрямовувати шнур під час намотування й розмотування, утримуватися на центральному кріпленні та вмикати пускове зачеплення під час ривка. Деталь працює разом із корпусом стартера, поворотною пружиною, шнуром, руків’ям, кріпленням і собачками, тому стан сусідніх компонентів також впливає на результат ремонту.

Коли перевіряти та міняти шків

Підставою для розбирання стартера є холостий хід руків’я, переривчасте зачеплення, ривки, сторонні клацання або нестабільне змотування шнура. Після зняття корпусу оглядають канавку, центральну частину та виступи, які контактують із собачками. Відколи, тріщини, помітна деформація або згладжені контактні грані заважають шківу виконувати свою функцію. Одночасно перевіряють сам шнур, поворотну пружину та рухливість собачок: несправність будь-якого з цих компонентів може мати подібні ознаки.

• Шнур має вільно вкладатися в зовнішній канал без затискання та сходження вбік.
• Шків має обертатися рівно, без перекосу відносно центрального кріплення.
• Контактні виступи мають входити в зачеплення без пропусків і мимовільного прослизання.
• Поворотна пружина має змотувати шнур після відпускання руків’я.

Як підібрати деталь

Заявлена сумісність — бензопили Husqvarna 365 і 372. Перед замовленням потрібно зіставити знятий шків із запропонованою деталлю, адже виконання стартера може залежати від модифікації та періоду випуску пилки. Звіряють загальний діаметр і висоту, форму центрального отвору та маточини, розташування паза для шнура, геометрію контактних виступів, точку з’єднання з поворотною пружиною та посадку в корпусі. Якщо стара деталь зруйнована, орієнтуються на збережені частини й будову встановленого стартера, а не лише на позначення моделі.

Установлення та перевірка після ремонту

Роботу виконують на зупиненій та охололій пилці. Корпус стартера знімають із картера, потім виводять шнур у паз шківа та дають механізму повільно повернутися назад, щоб послабити натяг поворотної пружини. Після цього відкручують центральний гвинт і виймають старий шків. Пружина в корпусі перебуває під натягом, тому розбирання проводять обережно, у захисних окулярах і рукавицях, не спрямовуючи відкритий стартер на себе.

Під час складання кінець поворотної пружини має правильно ввійти у шків, а центральний гвинт — утримувати деталь без перекосу та блокування обертання. Шнур закріплюють і намотують на шків приблизно у три оберти, після чого пружину натягують поворотом шківа орієнтовно на два оберти за годинниковою стрілкою. Після встановлення корпусу повільно відпускають витягнутий шнур, щоб шків увійшов у зачеплення із собачками. На завершення кілька разів плавно витягують руків’я, перевіряють повне повернення шнура та наявність ще приблизно половини оберту вільного ходу шківа за повністю витягнутого шнура. Така перевірка допомагає впевнитися, що пусковий механізм складений без перекосу та надмірного натягу.
