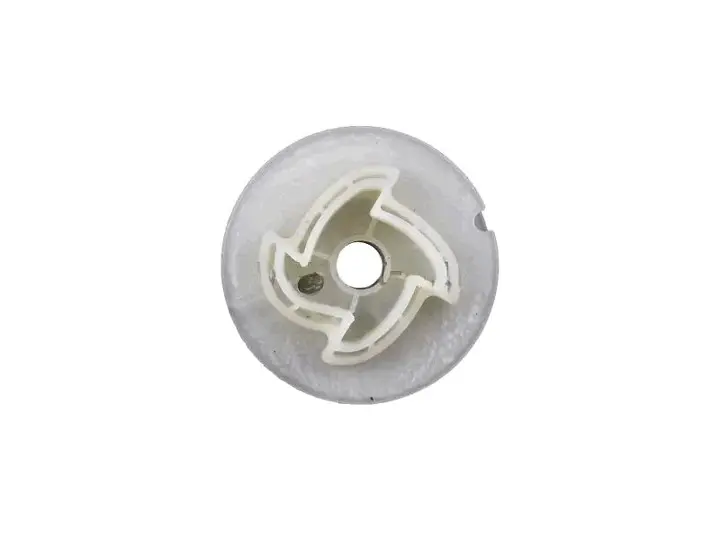

Шків ручного стартера Husqvarna 340/345/350

Шків ручного стартера для Husqvarna 340/345/350

Шків призначений для ремонту ручного стартера бензопил Husqvarna 340, 345 і 350. Деталь установлюється всередині корпусу стартера, приймає тягове зусилля від пускового шнура та бере участь у короткочасному зачепленні з механізмом на маховику. Коли користувач витягує руків’я, шнур обертає шків, зачепи передають рух на двигун, а після відпускання зворотна пружина змотує шнур назад. Справна взаємодія цих деталей дає змогу прокрутити двигун без пропусків і різких ударів.

Призначення та ознаки зношення

Шків розрахований на локальний ремонт стартера: його можна замінити окремо, якщо інші деталі пускового механізму придатні до подальшого використання. Перевірка потрібна, коли шнур витягується, але двигун не прокручується, у разі ривків і прослизання зачеплення, а також після виявлення тріщин, деформованого паза для шнура чи пошкоджених зубців. Подібні прояви можуть спричиняти зворотна пружина, пусковий шнур або собачки маховика, тому перед складанням варто оглянути весь механізм, а не обмежуватися однією деталлю.

Особливу увагу приділяють зубцям шківа та відповідним собачкам. Вони мають входити в зачеплення під час витягування шнура, а потім вільно розходитися після запуску. Якщо новий шків продовжує прослизати, потрібно перевірити, чи не пошкоджені собачки на маховику, чи вільно вони рухаються та повертаються до центра. На шнурі також не повинно бути розпушених ділянок, надривів або слідів перетирання об корпус.

Як правильно підібрати шків

Деталь заявлена для Husqvarna 340, 345 і 350, проте у стартерах цих бензопил трапляються різні конструктивні виконання. Упродовж випуску сімейства виробник змінював стартер, а окремі компоненти старої та нової версій не є взаємозамінними. Тому позначення моделі бензопили є першим, але не єдиним критерієм вибору.

• Зіставте загальний діаметр, висоту та профіль демонтованого шківа.
• Перевірте розмір і форму центрального посадкового отвору.
• Порівняйте розташування, кількість і геометрію внутрішніх зачепів.
• Переконайтеся, що збігаються паз для шнура та місце з’єднання зі зворотною пружиною.
• Перевірте конструкцію центрального кріплення і сусідніх деталей стартера.
• Якщо бензопилу вже ремонтували або на ній установлено нештатний стартер, підбирайте шків за фактичною конструкцією механізму.

Таке зіставлення особливо важливе для бензопил, які раніше обслуговувалися: на них міг бути встановлений стартер у зборі іншої ревізії. Якщо посадка, зачепи або з’єднання з пружиною відрізняються, установлювати деталь лише за назвою моделі не слід.

Установлення та перевірка після ремонту

Перед розбиранням стартер знімають із картера бензопили та повністю послаблюють натяг зворотної пружини. Пружина перебуває під навантаженням і в разі необережного зняття шківа може різко розпрямитися, тому роботу виконують у захисних окулярах і рукавичках. Після зняття центрального кріплення оглядають шнур, зубці, собачки маховика й саму пружину, а внутрішню частину корпусу очищають від забруднень.

Під час складання кінець зворотної пружини має правильно ввійти у передбачене місце шківа, а шнур — лягти у свій паз без перекручування та затискання. Натяг пружини виставляють відповідно до процедури для конкретної версії стартера. За повністю витягнутого шнура шків повинен зберігати запас обертання щонайменше на половину оберту: це запобігає надмірному навантаженню на пружину та кріплення. Після цього перевіряють плавне змотування шнура, чітке зачеплення із собачками та відсутність торкання корпусу.

Після встановлення стартера на бензопилу кілька разів повільно витягніть шнур без запуску двигуна. Руків’я має рухатися рівномірно, механізм — упевнено входити в зачеплення, а шнур — повністю повертатися всередину. Така перевірка допомагає виявити неправильне укладання шнура, недостатній натяг пружини або невідповідність деталей до початку звичайної експлуатації.
