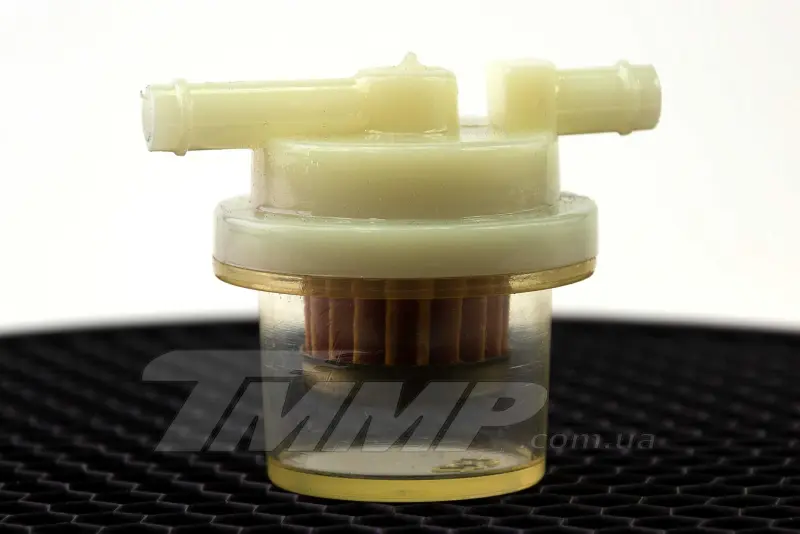

Паливний фільтр EVO-2 циліндричний із паперовою вставкою та відстійником

Паливний фільтр EVO-2 з паперовою вставкою та відстійником

Циліндричний фільтр призначений для встановлення в паливний шланг мототехніки між баком і компонентами подавання пального. Модель підходить для мотоцикла, скутера або мопеда лише за умови збігу приєднувальних розмірів і схеми прокладання магістралі. Усередині корпусу розміщена гофрована паперова вставка: проходячи крізь неї, пальне очищується від твердих частинок, які не мають потрапляти далі по системі. Нижня прозора частина виконує функцію відстійника й водночас дає змогу контролювати стан фільтра під час обслуговування.

Конструкція та призначення

Фільтр має вертикальний циліндричний формат. У верхній частині розташовані два протилежно спрямовані штуцери з ребристою поверхнею для під'єднання шлангів, а під ними міститься фільтрувальна вставка. Відстійник утворює окремий об'єм нижче паперу, тому осад можна помітити до того, як забруднення спричинить відчутне обмеження потоку. Прозора нижня частина зручна для періодичного огляду: майстер може оцінити наявність частинок, стан пального всередині колби та ступінь забруднення паперу без знімання деталі з магістралі.

Гофрована форма паперової вставки збільшує площу фільтрації в межах компактного корпусу. Це допомагає затримувати механічні домішки по всій поверхні паперу, а не лише на невеликій плоскій ділянці. Таке компонування доречне в обмеженому просторі мототехніки, якщо навколо фільтра залишається достатньо місця для шлангів та огляду нижньої колби.

Що перевірити перед вибором

EVO-2 не варто добирати лише за загальною назвою «паливний фільтр». Спочатку зіставте його зі знятою деталлю та місцем монтажу. Основні критерії — зовнішній діаметр обох штуцерів, внутрішній діаметр паливного шланга, загальна висота й діаметр корпусу, напрямок руху пального, а також положення входу та виходу. Шланг має надягатися на штуцер щільно, без надмірного розтягування, а корпус — розміщуватися без контакту з гарячими та рухомими деталями.

• Формат під'єднання: два горизонтальні штуцери розраховані на врізання фільтра в розрив шланга; для надійної фіксації застосовують відповідні за розміром хомути, якщо вони передбачені конструкцією техніки.
• Положення корпусу: відстійник розташовують унизу, зберігаючи плавне прокладання шлангів без заломів і натягу.
• Вільне місце: враховують не лише розмір корпусу, а й запас для вигину шланга з обох боків та можливість оглядати прозору частину.
• Сумісність: фільтр добирають за фактичними розмірами магістралі й вимогами конкретної моделі мототехніки; саме лише призначення для мотоциклів, скутерів і мопедів не підтверджує придатну посадку.

Установлення та обслуговування

Монтаж виконують на охололій техніці з перекритим подаванням пального, якщо паливний кран передбачений конструкцією. Кінці шланга мають бути чистими й без тріщин. Їх надягають на штуцери до надійної посадки, після чого фіксують без деформації пластику. Фільтр розміщують так, щоб шланги не тягнули корпус убік, не перегиналися й не торкалися поверхонь, що нагріваються. Напрямок під'єднання узгоджують із рухом пального та штатною схемою техніки.

Після відновлення подавання пального оглядають обидва з'єднання та корпус. Підтікань бути не повинно. Під час подальшого обслуговування контролюють кількість осаду в нижній частині, забруднення паперу та стабільність подавання пального. Якщо фільтр помітно забруднений, пошкоджений або створює обмеження потоку, його замінюють, одночасно перевіряючи стан шлангів і чистоту бака. Спроба промивати паперову вставку може пошкодити її структуру, тому спосіб обслуговування має відповідати настановам для конкретної техніки.

Ця модель підходить для ремонту або планового обслуговування паливної магістралі, коли потрібен циліндричний фільтр із паперовою фільтрацією, двома бічними штуцерами та нижнім прозорим відстійником. Точне звірення розмірів перед придбанням забезпечує щільне з'єднання і правильне розміщення EVO-2 на техніці.
