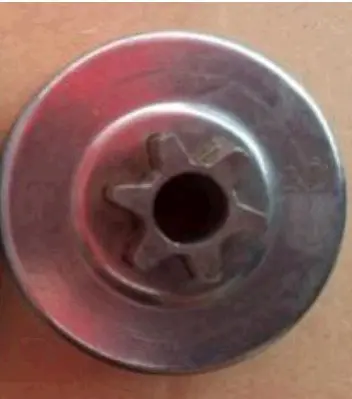

Тарілка зчеплення з ведучою зірочкою REBER 3/8-6 для бензопил Oleo-Mac

Тарілка зчеплення з ведучою зірочкою REBER 3/8-6

Деталь призначена для приводу пильного ланцюга в бензопилах Oleo-Mac, у яких застосовується виконання REBER 3/8-6. В одній конструкції поєднані чашоподібний барабан зчеплення та ведуча зірочка. Після спрацьовування відцентрового зчеплення барабан приймає обертання від двигуна, а зубці зірочки взаємодіють із ведучими ланками ланцюга та переміщують його по шині. Тарілка утворює механічний зв’язок між зчепленням і пильною гарнітурою.

Позначення 3/8-6 містить два основні параметри приводу: крок ланцюга 3/8 дюйма та шість зубців ведучої зірочки. Обидва параметри мають відповідати встановленій гарнітурі. Деталь має металевий чашоподібний корпус, центральний посадковий отвір і зірочку, об’єднану з барабаном. Її встановлюють у зоні зчеплення замість зношеної деталі такого самого виконання.

Що перевірити перед вибором

• Виконання деталі. Потрібна саме тарілка з інтегрованою ведучою зірочкою REBER, а не барабан під окремий змінний вінець.
• Крок ланцюга. Значення 3/8 має збігатися у зірочки, ланцюга та шини пили. Звичайний і низькопрофільний варіанти 3/8 не слід вважати взаємозамінними без перевірки документації конкретної моделі.
• Кількість зубців. У цієї зірочки їх шість. Інша кількість означає відмінне виконання приводу, навіть коли зовнішня форма деталей здається однаковою.
• Посадкова геометрія. Порівняйте зі старою тарілкою центральний отвір, глибину чаші, зовнішній діаметр барабана, висоту та зміщення зірочки. Ці точки визначають положення деталі відносно зчеплення, ланцюга та шини.
• Сумісність із пилою. Належності до марки Oleo-Mac недостатньо: перед замовленням зіставте модель пили й конструкцію знятого барабана з виконанням REBER 3/8-6.

Підбір лише за кроком ланцюга може призвести до помилки. У різних бензопил трапляються барабани зі схожою зірочкою, але іншою посадкою, глибиною або способом фіксації. Якщо стара деталь збереглася, найнадійніше порівняти її форму та всі доступні розміри. Додатково варто перевірити схему запчастин для конкретної моделі Oleo-Mac.

Коли тарілку зчеплення замінюють

Підставою для заміни є виражені канавки й зачепи на зубцях, відколи, деформація чаші, помітний люфт посадки, нерівномірне обертання або сторонній шум у зоні зчеплення. Зношена зірочка гірше взаємодіє з ведучими ланками ланцюга: рух гарнітури може стати ривковим, а навантаження на ланцюг і шину — нерівномірним. Продовжувати роботу з пошкодженими зубцями недоцільно, адже новий ланцюг також контактуватиме з уже виробленим профілем.

Під час ремонту оглядають не лише тарілку. Перевіряють стан зчеплення, опорного підшипника, шайб і фіксувальних деталей, а також ланцюга та зірочки шини. Значний люфт або заїдання може бути пов’язане із сусідніми деталями, тому заміна одного барабана не повинна підміняти перевірку всієї зони приводу.

Установлення та перевірка після ремонту

Монтаж виконують на зупиненій та охолодженій пилі відповідно до сервісної схеми її моделі. Посадкове місце очищають від тирси й забруднень, потім установлюють справний підшипник і тарілку в передбаченій послідовності. Барабан має сідати без перекосу, вільно обертатися на опорі та не торкатися навколишніх деталей. Кріплення і зчеплення затягують способом, указаним виробником пили.

Після складання встановлюють шину й ланцюг відповідного кроку, регулюють натяг і при вимкненому двигуні перевіряють плавність переміщення ланцюга. Перед повним навантаженням контролюють відсутність биття, заїдання та незвичного шуму. REBER 3/8-6 підходить для ремонту лише за умови збігу посадки, шестизубої зірочки та параметрів пильної гарнітури; така перевірка допомагає відновити коректну роботу приводу без підбору навмання.
