Кріплення акумулятора VDKI

Кріплення акумулятора VDKI

Рамкове кріплення призначене для утримання акумулятора на передбаченому для нього майданчику мототехніки. Воно притискає корпус АКБ та обмежує його переміщення під час руху, тому батарея не повинна вільно зсуватися, розгойдуватися чи створювати навантаження на під’єднані дроти. Деталь стане у пригоді під час відновлення штатного кріпежу, заміни деформованої рамки або складання акумуляторного відсіку після ремонту.

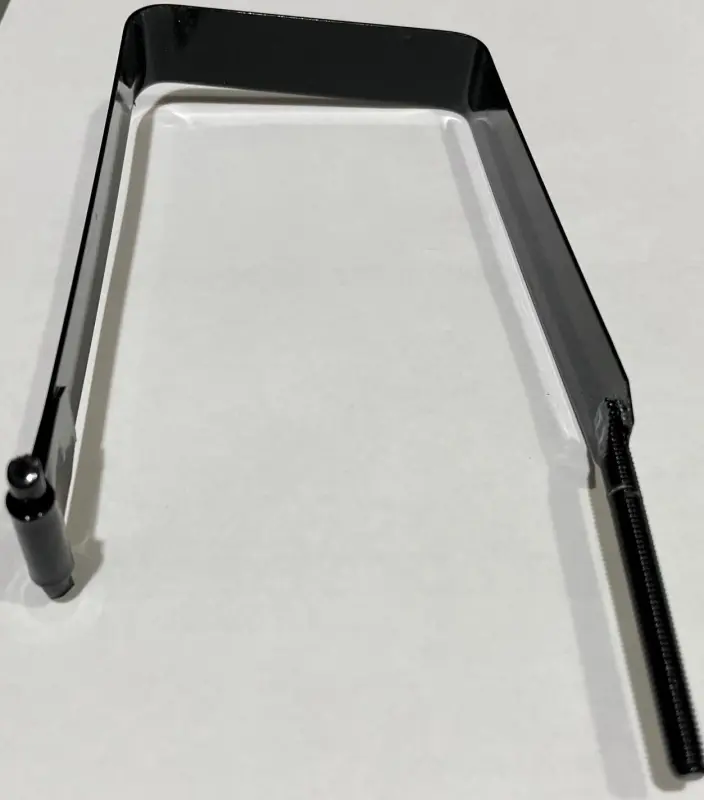

Конструкція має форму П-подібної рамки чорного кольору: поперечна притискна частина з’єднана з двома довгими бічними тягами, а з одного боку передбачена протяжна різьбова ділянка. Така форма дає змогу розташувати рамку над акумулятором і з’єднати її з відповідними точками майданчика. Кріплення не є самою батареєю та не визначає її електричних параметрів — воно виконує лише механічне утримання встановленої АКБ.

Що перевірити під час підбору

Точну модель техніки та розміри сумісних акумуляторів для цієї позиції не заявлено, тому кріплення потрібно добирати за фактичною геометрією акумуляторного відсіку. Найнадійніше зіставити нову рамку зі старою справною деталлю та перевірити кілька параметрів одночасно:

• Ширину й довжину охоплення. Поперечна частина має правильно розташовуватися відносно корпусу батареї, не впираючись у клеми, пробки або виступи.
• Висоту бічних тяг. Їхньої довжини має вистачати для з’єднання з посадковими точками після встановлення АКБ на майданчик.
• Розташування кріпильних місць. Сторони рамки повинні збігатися з відповідними точками на техніці без згинання, перекосу та примусового розтягування деталі.
• Параметри різьбового з’єднання. До монтажу потрібно зіставити діаметр і крок різьби з гайкою або штатною кріпильною деталлю.
• Вільний простір. Після встановлення рамка не повинна торкатися клем, перетискати кабелі чи заважати зняттю захисних ковпачків та обслуговуванню акумулятора.

Встановлення та перевірка посадки

Перед монтажем акумулятор розміщують на чистому рівному майданчику в передбаченому положенні та перевіряють правильність прокладання дротів. Рамку встановлюють без перекосу, після чого кріплення підтягують поступово. Притиск має усунути вільне переміщення батареї, проте надмірне зусилля неприпустиме: воно може створити небажане навантаження на корпус АКБ, майданчик і точки кріплення. Точне зусилля затягування визначають за вимогами конкретної моделі техніки.

Після складання потрібно вручну перевірити стійкість акумулятора в усіх напрямках. Кабелі мають підходити до клем без натягу, а рамка — зберігати проміжок до струмопровідних контактів. Якщо деталь доводиться помітно згинати, отвори та відповідні точки не збігаються або акумулятор залишається рухомим після затягування, монтаж слід припинити й повторно звірити геометрію. Після перших поїздок корисно проконтролювати затягування, особливо коли техніка використовується на нерівних дорогах.

Коли кріплення потребує заміни

Нову рамку встановлюють, якщо попередня втратила форму, не забезпечує рівномірного притиску, має пошкоджену різьбу або більше не утримує акумулятор без люфту. Справне кріплення допомагає зберігати стабільну посадку АКБ та зменшує ймовірність того, що батарея битиметься об сусідні деталі чи натягуватиме під’єднані дроти. Для впевненого вибору порівняйте форму, загальні габарити, довжину тяг і кріпильні точки з демонтованою рамкою та майданчиком вашої мототехніки.
