Кронштейн «Чебурашка» призначений для ремонту гальмівної системи мотоциклів сімейства МТ і Дніпро. Це окрема корпусна деталь характерної форми з кількома точками сполучення, через які вона встановлюється у штатний механізм. Кронштейн обирають під час відновлення заводської конструкції, коли встановлена деталь деформована, має пошкоджені посадкові місця або вже не дає змоги правильно зібрати й відрегулювати гальмівний механізм.

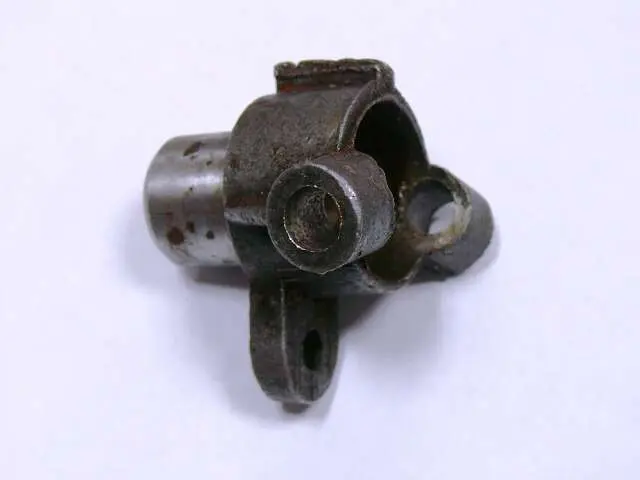

Форма корпусу включає центральну циліндричну частину, бічний циліндричний виступ і кілька вушок з отворами. Таке виконання потребує точного збігу зі старим кронштейном: загальна конфігурація, розташування вушок, напрямок бічного виступу та діаметри посадкових ділянок мають відповідати деталям конкретного мотоцикла. Назви МТ і Дніпро охоплюють кілька модифікацій техніки, тому належність до цього сімейства сама по собі не замінює перевірку конструкції.

Що перевірити під час підбору

• Форму корпусу. Зіставте розташування центральної втулкової частини, бічного циліндра та зовнішніх вушок зі знятим кронштейном.
• Посадкові отвори. Значення мають їх кількість, взаємне розташування та фактичні діаметри, адже ці параметри визначають можливість монтажу без перероблення сусідніх деталей.
• Орієнтацію деталі. Перевірте, у який бік спрямовані виступи й отвори відносно гальмівного механізму в зібраному стані.
• Виконання механізму. У продажу трапляються як окремі кронштейни «Чебурашка», так і варіанти в зборі з додатковими деталями. Перед замовленням визначте, яке виконання потрібне для ремонту.
• Стан суміжних деталей. Зношення осей, втулок, кріплень та інших контактних ділянок неможливо усунути лише заміною кронштейна.

Коли потрібна заміна

Підставою для перевірки є помітний люфт у місцях з’єднання, овальні або розбиті отвори, тріщини, вигин вушок, порушення взаємного положення посадок чи сліди попереднього невдалого перероблення. Деформований корпус може ускладнювати складання та регулювання. Якщо кріплення повторно послаблюється, потрібно оглянути не лише кронштейн, а й усі сполучені поверхні: причина може полягати у зношеній осі, невідповідному кріпленні або пошкодженій відповідній деталі.

Рекомендації щодо встановлення

Перед монтажем очистьте місце встановлення та переконайтеся, що посадкові поверхні не мають задирок, значної корозії й деформацій. Кронштейн повинен займати штатне положення без примусового згинання, розсвердлювання отворів або припасування ударами. Використовуйте кріплення, що відповідає конструкції мотоцикла, і затягуйте з’єднання рівномірно. Якщо попередню деталь було пошкоджено через перекіс, спочатку усуньте його причину, інакше нова запчастина опиниться під таким самим навантаженням.

Після складання перевірте вільне переміщення всіх пов’язаних деталей, відсутність заїдання та бічного перекосу, а потім відрегулюйте гальмівний механізм відповідно до настанов для конкретної модифікації МТ або Дніпро. До початку експлуатації слід переконатися, що кріплення надійно зафіксовані, привід повертається у вихідне положення, а гальмування відбувається передбачувано. Такий порядок дає змогу оцінити весь механізм у зборі, а не обмежуватися заміною однієї деталі.
