Заднє руків’я бензопили GoodLuck GL 2400 SVET

Заднє руків’я для бензопили GoodLuck GL 2400 SVET

Корпусна деталь призначена для ремонту задньої частини бензопили GoodLuck GL 2400 відповідного виконання. Руків’я утворює основну зону хвату, з’єднується з корпусом пили та слугує основою для розміщення пов’язаних із ним органів керування. Його замінюють у разі тріщин, деформації, руйнування посадкових місць або люфту, який не усувається підтягуванням справного кріплення. Нова корпусна частина дає змогу відновити штатне положення руки та правильне розташування деталей керування без заміни всієї бензопили.

Конструкція та призначення

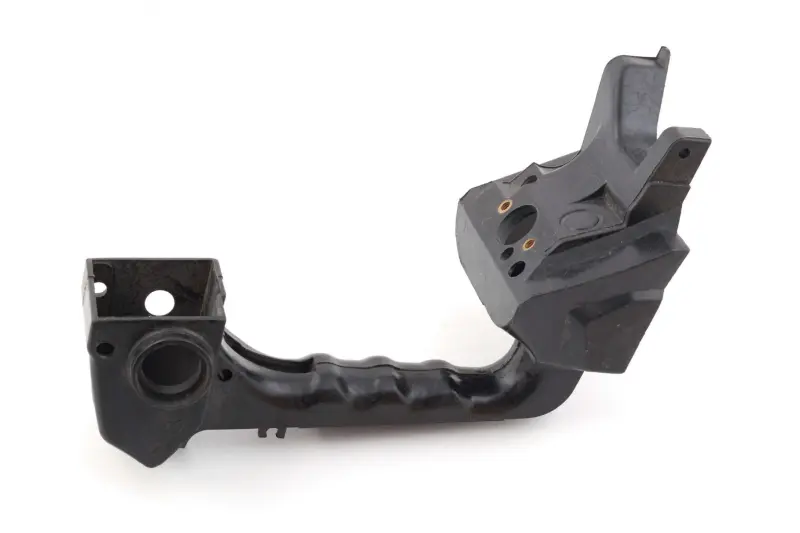

Руків’я виготовлене як єдина формована корпусна деталь чорного кольору. Його поздовжня частина утворює місце хвату, а розширені передня й задня зони мають отвори та посадкові ділянки для з’єднання із сусідніми частинами бензопили. Така форма розрахована не на універсальне встановлення, а на певне компонування корпусу GoodLuck GL 2400. Тому зовні подібна ручка від іншої пили може відрізнятися розташуванням кріплень, контуром прилягання та внутрішніми проходами.

Заднє руків’я безпосередньо бере участь в утриманні та спрямуванні інструмента. Пошкодження в зоні хвату або кріплень можуть спричиняти рухомість корпусу відносно руки, заважати вільному ходу курка газу та створювати додаткове навантаження на точки з’єднання. Підставою для заміни є наскрізні тріщини, відламані вушка, помітна деформація, пошкоджені краї отворів або стійкий люфт після перевірки гвинтів і сполучених деталей.

Як перевірити сумісність

Головний орієнтир під час вибору — модель бензопили GoodLuck GL 2400 та виконання, позначене як SVET. Перед установленням зіставте старе й нове руків’я за загальною формою, довжиною та вигином зони хвату, кількістю і розташуванням монтажних отворів, контуром переднього прилягання та конфігурацією задньої корпусної частини. Окремо перевірте місця розташування курка і пов’язаних із ним деталей: їхні осі та канали мають збігатися без підрізання корпусу або примусового згинання.

• Призначення: відновлення задньої зони хвату та корпусного з’єднання бензопили.
• Сумісна модель: GoodLuck GL 2400; виконання SVET потрібно звірити за формою демонтованої деталі.
• Тип деталі: заднє корпусне руків’я для бензинової ланцюгової пили.
• Зовнішнє виконання: чорна формована деталь із передбаченими посадковими ділянками та отворами.

Підготовка до встановлення

Розбирання виконують на зупиненій і повністю охолодженій пилі, попередньо знявши ковпачок зі свічки. До демонтажу доцільно зафіксувати розташування гвинтів, тяг, пружин і важелів, адже вони мають повернутися на свої місця без перекосу. Деталі керування переносять послідовно, перевіряючи стан кожної опори та осі. Гвинти спочатку наживляють у всіх точках, а потім затягують рівномірно: це допомагає сумістити корпусні поверхні та не створювати напруження біля отворів.

Після складання руків’я має прилягати до сусідніх частин корпусу без щілин, хитання та примусового зміщення. Курок газу й блокувальні деталі повинні рухатися вільно, повертатися у вихідне положення та не зачіпати пластик. Перед запуском також перевіряють надійність усіх з’єднань. Якщо конфігурація отворів, внутрішніх каналів або переднього кріплення відрізняється від демонтованої ручки, монтаж припиняють і повторно уточнюють модифікацію пили.

Це руків’я підходить для ремонту GoodLuck GL 2400, коли пошкоджена саме задня корпусна частина, а інші компоненти придатні до подальшої роботи. Точне зіставлення геометрії перед придбанням зменшує потребу в припасуванні та допомагає правильно зібрати механізм керування після ремонту.
