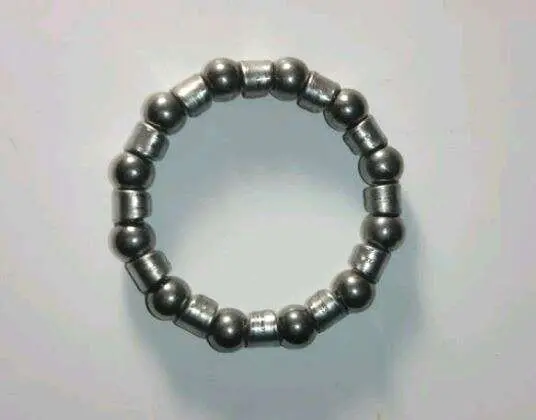

Велосипедний кульковий підшипник у сепараторі FM mod.06, 40×30×7 мм

Велосипедний підшипник FM mod.06 розміром 40×30×7 мм

Кульковий підшипник у сепараторі призначений для обслуговування обертового механізму велосипеда. Він підтримує взаємне переміщення сполучених деталей, зменшує тертя між ними та допомагає зберігати плавне обертання під навантаженням. Відкрита конструкція складається з кільцевого сепаратора з рівномірно розташованими кульками й установлюється у вузол із власними опорними доріжками. Тому цю деталь не варто добирати лише за загальною зовнішньою подібністю: вирішальними залишаються розміри, форма посадки та відповідність конструкції знятому підшипнику.

Конструкція та призначення

Сепаратор утримує кульки на заданій відстані одна від одної та не дає їм вільно зміщуватися під час складання. У процесі обертання навантаження передається через кульки на сполучені поверхні механізму. Справний підшипник сприяє рівномірному ходу без вираженого заїдання, бічного люфту та стороннього шуму. Формат без власних зовнішнього і внутрішнього кілець розрахований на роботу безпосередньо з передбаченими у велосипедному вузлі чашками або доріжками.

Деталь придатна для ремонту лише того механізму, де встановлено підшипник такої самої геометрії. Розмір 40×30×7 мм означає зовнішній діаметр 40 мм, внутрішній діаметр 30 мм і ширину 7 мм. Усі три значення потрібно перевіряти разом: збіг одного діаметра не підтверджує сумісність. Позначення mod.06 також слід ураховувати під час порівняння варіантів однакового призначення, адже підшипники інших модифікацій можуть відрізнятися діаметрами, висотою сепаратора та розміщенням кульок.

Що перевірити перед вибором

• Зовнішній діаметр — 40 мм. Він має відповідати розміру посадкової частини механізму та знятої деталі.
• Внутрішній діаметр — 30 мм. Невідповідність цьому параметру не дасть правильно розмістити підшипник відносно центральної частини вузла.
• Ширина — 7 мм. Від неї залежить положення сполучених деталей після складання та можливість коректного регулювання.
• Тип конструкції. Потрібен саме відкритий кульковий підшипник із сепаратором, а не закритий картридж зі схожими габаритами.
• Профіль та орієнтація. Порівняйте форму обох боків сепаратора і напрямок установлення зі старою справною деталлю або схемою конкретного механізму.

Коли потрібна заміна

Підставою для розбирання та перевірки є помітний люфт, хрускіт, клацання, туге чи переривчасте обертання, а також пошкодження сепаратора і сліди вироблення на кульках. Під час обслуговування оцінюють не лише сам підшипник: чашки та опорні доріжки мають залишатися рівними, без раковин, відколів і глибоких борозен. Установлення нового сепаратора на сильно пошкоджені поверхні не усуне причину нерівного ходу.

Перед монтажем посадкову зону очищають від забруднень і залишків старого складу. Підшипник розміщують без перекосу, зберігаючи правильний напрямок сепаратора, після чого механізм складають і регулюють відповідно до вимог його конструкції. Придатне для цього велосипедного вузла мастило наносять на чисті контактні поверхні. Після складання обертання перевіряють вручну: хід має бути вільним і рівномірним, а регулювання — усувати люфт без надмірного затягування.

FM mod.06 40×30×7 мм розрахований на розмірний добір під час ремонту відкритого велосипедного підшипникового механізму. Щоб отримати коректну посадку та нормальне обертання, зіставте три розміри, форму сепаратора і напрямок його встановлення зі знятою деталлю. Якщо старий підшипник зруйнований, параметри визначають за збереженими частинами та посадковими поверхнями механізму, що обслуговується.
