Масляний шланг бензопили STIHL MS 361/MS 440 KZ-3

Масляний шланг для STIHL MS 361 і MS 440

Формований шланг KZ-3 призначений для ремонту системи подавання мастила в бензопилах STIHL MS 361 і MS 440. Деталь бере участь у переміщенні мастильної оливи з бачка до масляного насоса, від роботи якого залежить надходження мастила до пильної гарнітури. Справний канал має зберігати герметичність у місцях з’єднання та не перешкоджати проходженню оливи. Заміна шланга потрібна при витіканні, пошкодженні корпусу, деформації або порушенні посадки в місці проходження крізь стінку бачка.

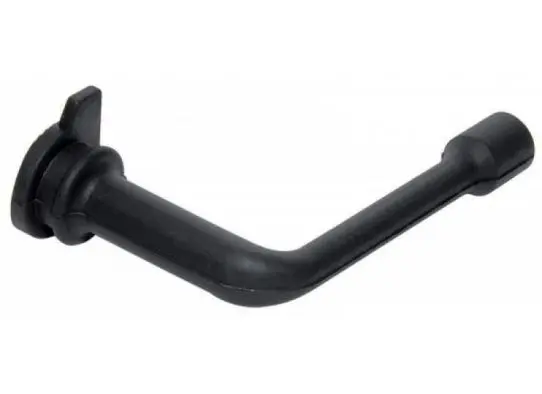

Шланг має готову вигнуту форму, тому встановлюється у передбаченому положенні без самостійного формування згину. На одному кінці розташована розширена посадкова частина з буртиком і виступом, на іншому — циліндричне потовщення. Така конфігурація визначає положення деталі в корпусі та спосіб її з’єднання із сусідніми компонентами. Шланг не варто добирати лише за приблизною довжиною або діаметром: значення мають загальна геометрія, напрямок згину, виконання обох кінців і форма ущільнювальної посадкової зони.

Що перевірити під час добору

• Модель бензопили. Ця позиція заявлена для STIHL MS 361 і MS 440. Позначення моделі слід перевірити повністю, адже деталі інших пил зі схожим компонуванням можуть відрізнятися формою та місцями приєднання.
• Конфігурацію старого шланга. Порівняйте напрямок згину, довжину ділянок між поворотами, розташування буртика та форму протилежного наконечника.
• Посадкові місця. Обидва кінці мають відповідати з’єднуваним деталям, а розширена частина — отвору та положенню ущільнення в корпусі.
• Стан сусідніх компонентів. Під час розбирання оглядають масляний насос, забірну частину, з’єднання та доступні канали. Забруднення або дефект поруч зі шлангом може зберегти ознаки несправності після його заміни.
• Маршрут прокладання. Деталь повинна розміщуватися без перекручування, перетискання та контакту з рухомими або сильно нагрітими компонентами.

Коли потрібна заміна

Підставою для перевірки є сліди оливи всередині корпусу або під пилою, нестабільне подавання мастила до шини, пошкодження поверхні шланга та нещільність у зоні посадки. Ці ознаки не завжди спричинені однією деталлю, тому перед установленням нового шланга потрібно оглянути весь доступний масляний тракт. Особливу увагу приділяють місцям з’єднання: навіть невеликий перекіс здатний порушити щільність прилягання або звузити прохідний переріз.

Перед монтажем оливу з бачка зливають, а ділянку встановлення очищають від тирси та забруднень. Стару деталь виймають обережно, щоб не пошкодити краї посадкового отвору й сусідні з’єднання. Новий шланг розташовують у тій самій орієнтації, заводять формовані ділянки без розтягування та перевіряють, чи буртик рівномірно сів по всьому периметру. Кінці приєднують до штатного положення без гострих пристосувань, які можуть пошкодити поверхню.

Перевірка після встановлення

• переконайтеся, що шланг не перекручений і не перетиснутий деталями корпусу;
• перевірте щільність обох посадок і правильне положення буртика;
• наповніть бачок відповідною оливою для пильної гарнітури;
• після складання проконтролюйте відсутність підтікання та фактичне подавання мастила до шини.

Масляний шланг KZ-3 підходить для планового відновлення та ремонту бензопил STIHL MS 361/MS 440, коли необхідно замінити пошкоджений канал подавання оливи з відповідною формою. Точне порівняння зі знятою деталлю до встановлення допомагає уникнути помилки між подібними шлангами паливної та мастильної систем.
