Стартер у зборі для бензопили Goodluck GL 4500/5200, 4 зачепи, KZ-3

Стартер у зборі для бензопили Goodluck GL 4500/5200, 4 зачепи, KZ-3

Ручний стартер призначений для запуску бензопил Goodluck GL 4500 і GL 5200. Вузол установлюється з боку пускового механізму та передає зусилля від витягування шнура до колінчастого вала двигуна. Таке виконання підходить для ремонту пили, у якої шнур перестав повертатися в корпус, пошкодився шків, зламалася рукоятка, зносилися зачепи або деформувалася кришка стартера.

Модель KZ-3 постачається у зібраному вигляді: конструкція поєднує корпус, шків зі шнуром, поворотний механізм, рукоятку та чотири зачепи. Під час витягування рукоятки шнур обертає шків, а зачепи взаємодіють із відповідною частиною пускової системи й допомагають провернути двигун. Після відпускання рукоятки поворотний механізм втягує шнур назад. Справна взаємодія цих деталей забезпечує послідовне зачеплення без потреби вручну намотувати шнур після кожної спроби запуску.

Що врахувати під час підбору

Позначення GL 4500 і GL 5200 використовуються для бензопил зі схожим компонуванням, проте окремі модифікації можуть відрізнятися виконанням пускової кришки. Тому перед замовленням потрібно порівняти новий стартер зі знятою деталлю. Головними орієнтирами є форма й контур корпусу, розташування кріпильних отворів, напрямок виходу шнура, положення рукоятки, конструкція шківа та кількість зачепів. У цій версії передбачено саме чотири зачепи; варіант із двома зачепами має інше виконання, тому його не можна обирати лише за збігом номера серії пили.

• Сумісність: бензопили Goodluck GL 4500 і GL 5200 за умови збігу конструкції штатного стартера.
• Тип деталі: ручний шнуровий стартер у зборі.
• Виконання: чотири зачепи на пусковому механізмі.
• Позначення моделі: KZ-3.

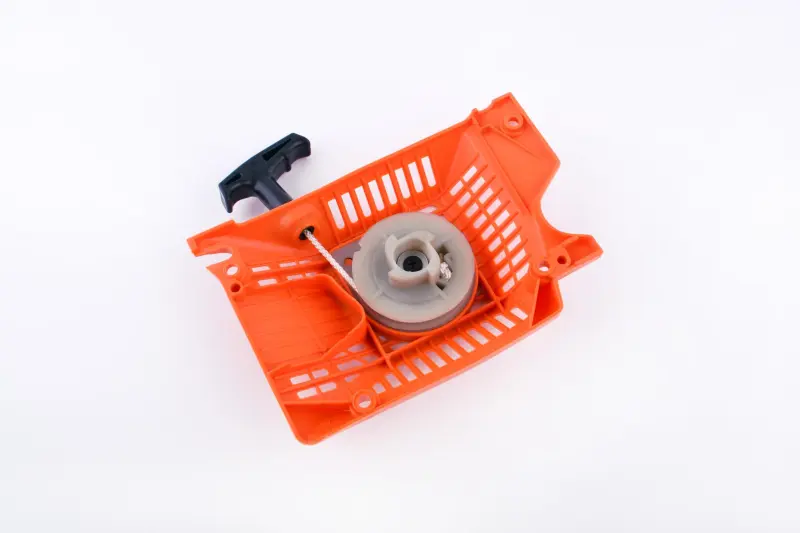

• Зовнішня конфігурація: помаранчевий корпус із вентиляційними прорізами, центральним шківом, шнуром та окремою чорною рукояткою.

Установлення та перевірка після заміни

Перед монтажем слід зняти пошкоджений стартер і оглянути відповідну частину пускової системи бензопили. У ній не повинно залишатися уламків старих зачепів або фрагментів шнура, які можуть заважати обертанню. Новий корпус установлюють без перекосу, суміщаючи його кріпильні точки з отворами на пилі. Кріплення затягують рівномірно: неправильне положення кришки може спричинити тертя шківа, утруднений рух шнура або неповне зчеплення зачепів.

До запуску двигуна варто кілька разів плавно витягнути рукоятку на невелику довжину. Шнур має виходити без ривків і самостійно повертатися всередину, а корпус — залишатися нерухомим відносно пили. Після цього перевіряють повний робочий хід без різкого удару рукоятки об кришку. Якщо шнур затискається, не втягується або механізм обертається без зачеплення, використання припиняють і повторно перевіряють посадку стартера та стан відповідної деталі.

Коли потрібна заміна стартера

Установлення вузла у зборі доцільне за одночасного зношення кількох частин старого механізму: пошкодження корпусу, шківа, поворотного механізму, шнура або зачепів. Це дає змогу відновити штатний ручний запуск без розбирання старої кришки та окремого підбору внутрішніх деталей. Для точного вибору достатньо зіставити модель бензопили й перелічені конструктивні ознаки зі стартером, який раніше був установлений на інструменті.
