Вал приводу маслонасоса KZ-3 для бензопил Husqvarna 137/142

Вал приводу маслонасоса KZ-3 для Husqvarna 137/142

Деталь призначена для приведення в дію масляного насоса в бензопилах Husqvarna 137 і 142. Вал передає механічний рух насосу, який забезпечує надходження ланцюгової оливи до пиляльної гарнітури. Справність цього приводу потрібна для нормальної роботи системи змащування: якщо сполучення зношене або пошкоджене, насос може перестати отримувати необхідний рух навіть за чистих каналів і достатньої кількості оливи в бачку.

Призначення та конструкція

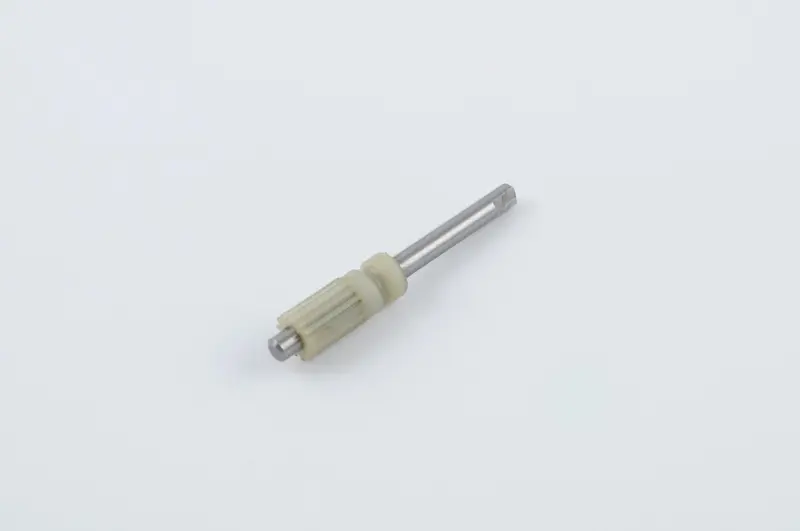

KZ-3 встановлюється всередині механізму подавання оливи та взаємодіє з іншими деталями приводу насоса. Конструкція включає видовжений металевий вал, світлу профільовану частину з поздовжніми ребрами та посадкову ділянку на кінці. Така форма розрахована на встановлення у відповідне місце механізму бензопил зазначених моделей. Деталь купують окремо для ремонту штатної системи змащування, тому перед замовленням потрібно визначити, що заміни потребує саме вал, а не насос у зборі, приводний черв’як, мастилопровід чи фільтр.

Основний привід для перевірки деталі — відсутнє або нестабільне надходження оливи на шину й ланцюг. Причиною несправності також можуть бути забруднені канали, засмічений фільтр, пошкоджений мастилопровід або зношені суміжні деталі. Діагностику доцільно виконувати послідовно: перевірити наявність відповідної ланцюгової оливи, прохідність каналів, стан насоса та контактних поверхонь приводу. Це допомагає усунути справжню причину несправності, а не обмежувати ремонт заміною однієї деталі.

Що перевірити перед замовленням

• Модель бензопили: деталь заявлена для Husqvarna 137 і Husqvarna 142; збігу лише за маркою недостатньо.
• Тип деталі: це вал приводу маслонасоса KZ-3, а не повний насос і не окремий черв’ячний привод.
• Форма старої деталі: зіставте загальну довжину, профіль світлої частини, розташування буртика, форму обох кінців і посадкові ділянки.
• Розміри сполучень: виміряйте діаметри та робочу довжину знятого вала, адже зовні подібні деталі можуть мати різну посадку.
• Стан сусідніх компонентів: перевірте приводний черв’як, корпус насоса, мастилопровід, фільтр і канали на зношення, пошкодження та забруднення.

Заміна та перевірка після встановлення

Ремонт виконують на зупиненій та очищеній бензопилі після зняття деталей, які закривають доступ до масляного насоса. Перед складанням посадкове місце очищають від тирси й старих забруднень, а нову деталь установлюють у тому самому положенні, в якому перебував справний штатний вал. Не варто запресовувати її з надмірним зусиллям або змінювати профіль посадкових поверхонь: надто туге встановлення часто свідчить про невідповідність варіанта чи неправильне положення деталі.

Під час складання потрібно переконатися, що вал правильно взаємодіє із суміжними частинами, вільно переміщується в передбаченому режимі та не має перекосу. Якщо контактний профіль приводного черв’яка або насоса помітно зношений, установлення лише нового вала може не відновити передавання руху. Після завершення ремонту систему заповнюють відповідною ланцюговою оливою та обов’язково перевіряють її надходження до пиляльної гарнітури до початку тривалої роботи.

Вал приводу KZ-3 підходить для локального ремонту системи змащування Husqvarna 137/142, коли корпус насоса й решта компонентів придатні до подальшої експлуатації. Точне зіставлення моделі, форми та розмірів знятої деталі особливо важливе: це дає змогу правильно скласти механізм, відновити роботу насоса та уникнути повторного розбирання бензопили.
