Насадка-розпилювач тип 2, М14, 65 мм

Насадка-розпилювач тип 2 для обприскувача

Одинарна нахилена насадка призначена для подавання та розпилення робочого розчину на виході обприскувача. Деталь завершує лінію подавання рідини й формує спрямований факел, тому стан її каналу, вихідної частини та різьбового з’єднання безпосередньо впливає на характер розпилення. Варіант тип 2 має вигнутий корпус і один розпилювальний вихід. Така конфігурація підходить для заміни насадки з аналогічною формою, довжиною та способом приєднання.

Конструкція та призначення

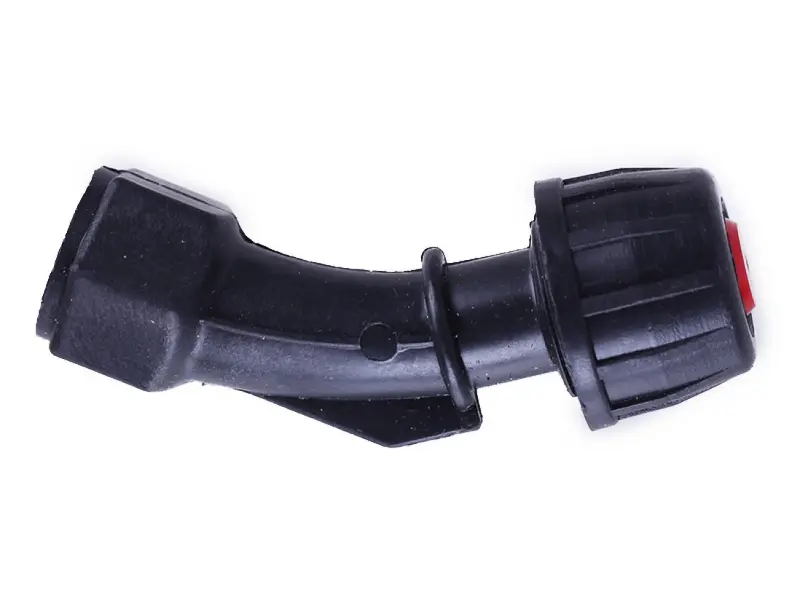

Корпус має нахилену форму, а з боку приєднання передбачена внутрішня різьба М14. Загальна довжина деталі становить 65 мм, маса — 7 г. На вихідній частині розташована велика рифлена головка, за яку зручно утримувати насадку під час знімання, встановлення та обслуговування. Чорний корпус і червона торцева вставка допомагають відрізнити цей варіант від схожих розпилювачів, проте головними критеріями добору залишаються різьба, довжина та одинарна нахилена компоновка.

Насадку використовують під час відновлення обприскувача, якщо попередня деталь пошкоджена, втрачена, засмічена або перестала забезпечувати належний характер розпилення. Приводом для перевірки також є підтікання біля з’єднання, порушення форми факела, нестабільне подавання чи помітне механічне пошкодження корпусу. Перед заміною слід переконатися, що причина несправності міститься саме в насадці: на подавання розчину можуть впливати забруднення трубки, стан фільтра, ущільнення та тиск, який створює обприскувач.

Що перевірити під час добору

• Різьбове з’єднання: відповідна частина обприскувача має підходити до внутрішньої різьби М14.
• Розмір: довжина 65 мм повинна відповідати місцю встановлення та не заважати сусіднім частинам обладнання.
• Виконання: це одинарна нахилена насадка тип 2, а не прямий, багатосопловий чи подвійний варіант.
• Посадкова геометрія: порівняйте форму основи, глибину з’єднання та положення ущільнення зі знятою деталлю.
• Напрямок виходу: після монтажу вигнутий корпус має займати передбачене положення та не впиратися в трубку, кожух або руків’я.

Збіг лише різьби не завжди означає повну сумісність. У різних обприскувачів можуть відрізнятися глибина посадки, форма сполучених поверхонь і спосіб герметизації. Для впевненого вибору зіставте насадку зі старою деталлю за всіма переліченими ознаками та врахуйте вільний простір навколо точки кріплення.

Встановлення та первинна перевірка

Перед роботою зупиніть обприскувач, скиньте тиск і звільніть лінію від рідини. Очистьте різьбу відповідної частини від забруднень і залишків розчину. Насадку спочатку наживляють вручну, без перекосу: витки мають входити вільно та рівномірно. Не варто затягувати корпус із надмірним зусиллям, адже це може пошкодити різьбу, посадкову поверхню або саму деталь. Якщо конструкцією обприскувача передбачене окреме ущільнення, його встановлюють у штатне положення та попередньо перевіряють на деформацію.

Після монтажу виконайте пробний запуск із чистою водою. Перевірте з’єднання на підтікання, стабільність подавання та форму розпилення. У разі відхилень зупиніть обладнання, повторно огляньте канал, різьбу й ущільнювальну частину. Залишки робочого розчину після використання потрібно видаляти, не пошкоджуючи вихідний отвір твердими предметами. Регулярне промивання допомагає зберігати вільний прохід рідини та зменшує ймовірність повторного засмічення.

Характеристики

• виконання — тип 2, нахилене одинарне;
• різьба — внутрішня М14;
• довжина — 65 мм;
• маса — 7 г;
• призначення — розпилювальна насадка для обприскувача.

Ця модель розрахована на точкову заміну насадки з відповідною посадкою. Правильне зіставлення різьби, довжини та конфігурації корпусу дає змогу відновити штатне подавання розчину без перероблення приєднувальної частини обприскувача.
