Диск зчеплення для знижувального редуктора мотоблока 168F ST

Диск зчеплення для знижувального редуктора мотоблока 168F ST

Диск зчеплення призначений для вузла знижувального редуктора мотоблока 168F. У складі зчеплення він бере участь у передаванні крутного моменту та дає змогу замінити зношену деталь окремо від інших компонентів трансмісійного вузла, якщо вони залишаються придатними до роботи. Це зручне рішення для ремонту або планового обслуговування редуктора з відновленням його штатної конструкції.

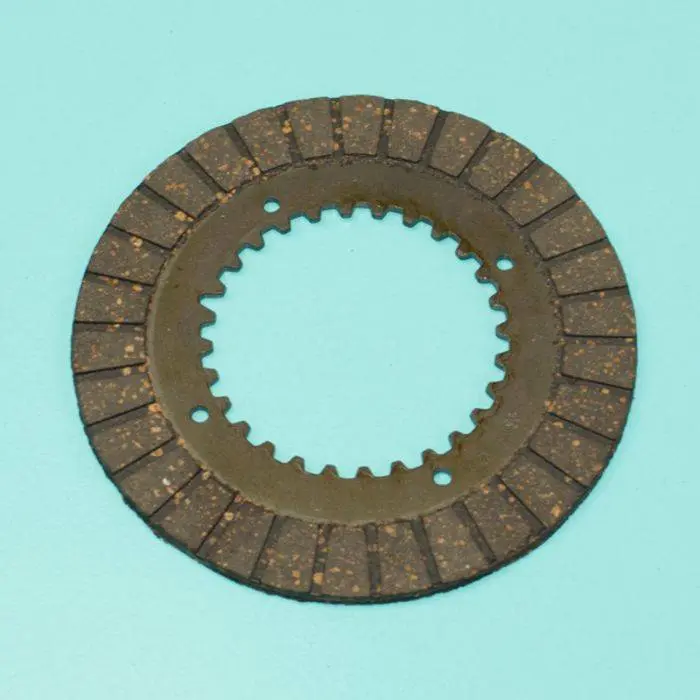

Деталь має форму круглого диска з внутрішнім шліцьовим отвором, кріпильними отворами та робочою поверхнею, поділеною на окремі фрикційні сегменти. Шліцьова частина забезпечує посадку у вузлі, а сегментована поверхня працює разом із суміжними елементами зчеплення. Для належного передавання обертання диск має бути встановлений у штатне положення та правильно поєднаний з усіма деталями пакета.

Коли потрібна заміна

Диск оглядають під час обслуговування знижувального редуктора, розбирання зчеплення або відновлення передавання обертання. Підставою для заміни є помітний знос робочих сегментів, пошкодження внутрішньої шліцьової частини чи деформація диска. Разом із ним варто перевірити деталі, які контактують із робочою поверхнею та працюють у спільному пакеті, адже їхній стан впливає на точність складання вузла.

Якщо зношений лише диск, його можна встановити як окрему запасну частину для локального ремонту. Це дозволяє не змінювати справні компоненти редуктора. Водночас заміна має повністю відповідати знятій деталі за посадкою та геометрією. Самої зовнішньої схожості або збігу загального позначення недостатньо для правильного вибору.

Як перевірити відповідність

Перед замовленням переконайтеся, що диск потрібен саме для зчеплення знижувального редуктора мотоблока 168F. Зніміть стару деталь і порівняйте її із заміною за зовнішнім діаметром, товщиною, формою внутрішнього шліцьового отвору, розташуванням кріпильних отворів та виконанням сегментованої робочої поверхні. Усі ці параметри мають значення для встановлення на штатне місце.

Найуважніше зіставляйте шліцьовий профіль і взаємне розміщення отворів. Диски різних редукторів можуть виглядати подібно, але мати іншу посадку чи відмінну геометрію. За невідповідності хоча б одного основного параметра встановлювати деталь не слід. Старий диск бажано зберегти до завершення ремонту, щоб використовувати його для безпосереднього порівняння.

Встановлення у вузол

Монтаж виконують у розібраному й очищеному вузлі. Перед складанням огляньте робочі поверхні, шліцьові з’єднання, суміжні диски та інші елементи зчеплення. Вони не повинні мати пошкоджень або вираженого зносу, здатного завадити коректній роботі встановленої деталі. Диск розміщують у положенні, передбаченому конструкцією конкретного редуктора.

Під час складання дотримуйтеся штатної послідовності розташування компонентів. Переконайтеся, що диск правильно сів на шліци, не має перекосу та належно поєднаний із сусідніми деталями. Не змінюйте порядок елементів пакета. Диск зчеплення для знижувального редуктора мотоблока 168F ST обирають для ремонту штатного вузла лише за повного збігу розмірів, посадки та конструктивного виконання зі знятою деталлю.
