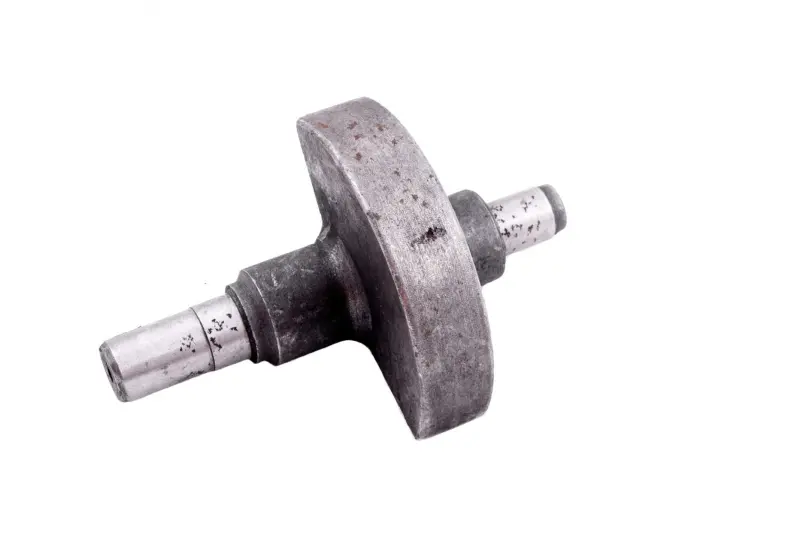

Балансувальний вал 195N 12/15 к.с., голий, ST-2

Балансувальний вал 195N 12/15 к.с., голий, ST-2

Деталь призначена для ремонту балансувального механізму двигуна 195N, який застосовується на мотоблоках. Вал з ексцентрично розташованою противагою бере участь у компенсації інерційних сил, що виникають під час руху поршня та шатуна. Його справна робота допомагає зменшити вібрацію двигуна, зробити хід мотора рівнішим і послабити вплив коливань на корпус, кріплення та сполучені деталі.

Призначення та особливості конструкції

Під час роботи двигуна балансувальний вал обертається у визначеному положенні відносно колінвала. Зміщена маса противаги створює спрямоване зусилля, яке частково компенсує коливання від зворотно-поступального руху деталей поршневої групи. Для належного результату важливі не лише стан самого вала, а й точне фазування його приводу, справність опор та відсутність надмірних зазорів у місцях посадки.

Версія ST-2 виконана як голий вал: це основна деталь без установленого приводного оснащення. Таке виконання підходить для ремонту, під час якого придатні сполучені компоненти залишають або підбирають окремо. Перед замовленням потрібно перевірити, які деталі знадобляться для складання конкретного двигуна: шестерню, опори, втулки, підшипники, кріплення та регулювальні компоненти не слід вважати частиною цієї позиції без окремої вказівки.

Що перевірити під час підбору

• Модель двигуна. Позиція заявлена для 195N у варіантах потужності 12/15 к.с. Позначення двигуна потрібно звірити з технічними даними мотоблока, адже зовні подібні силові агрегати можуть мати іншу будову балансувального механізму.
• Виконання деталі. Порівняйте форму й розташування противаги, загальну довжину, діаметри та довжину опорних шийок, уступи вала, посадку приводної деталі й спосіб її фіксації зі знятим валом.
• Стан сполучених компонентів. Під час розбирання перевірте опори, втулки або підшипники, приводну шестерню та посадкові поверхні корпусу. Установлення нового вала за помітного зношення сусідніх деталей може не усунути люфт, шум і підвищену вібрацію.
• Варіант комплектації. Позначення «голий» потрібно врахувати заздалегідь: перед складанням слід переконатися, що всі окремі деталі приводу підходять до цього вала та залишаються придатними до експлуатації.

Коли потрібна заміна

Підставою для діагностики балансувального механізму стають посилена вібрація, незвичний механічний шум, люфт вала, пошкодження посадкових шийок або порушення роботи приводу. Ці ознаки самі по собі не визначають єдину причину несправності, тому двигун перевіряють комплексно: оцінюють кріплення, колінвал, привод балансувального механізму, опори та правильність взаємного положення обертових деталей.

Рекомендації щодо встановлення

Монтаж виконують на розібраному двигуні з очищенням посадкових місць і контролем зазорів. Вал має обертатися без заїдань, а його привод — складатися в положенні, передбаченому для двигуна 195N. Фазу відносно колінвала виставляють за контрольними мітками та процедурою з ремонтної документації конкретної модифікації. Довільне встановлення противаги за кутом може не зменшити, а посилити коливання.

Після складання потрібно вручну перевірити вільне обертання механізму, відсутність контакту противаги з корпусом і правильне зачеплення приводу. Перший запуск проводять із контролем стороннього шуму, витоків та рівня вібрації. Точне звіряння знятої деталі за геометрією й посадковими місцями залишається головною умовою правильного вибору версії ST-2.
