Привід маслонасоса Husqvarna 357, 0,325″/7 зубців, KZ

Привід маслонасоса для Husqvarna 357 у конфігурації 0,325″/7 зубців

Привід призначений для передавання обертання маслонасосу бензопили Husqvarna 357. Деталь бере участь у роботі автоматичної системи змащування: за справного приводу насос подає мастило до напрямної шини та пиляльного ланцюга. Це окрема приводна шестерня, а не маслонасос у зборі, тому перед замовленням потрібно визначити, яка саме частина механізму потребує заміни.

Виконання 0,325″/7T відповідає конфігурації з кроком 0,325 дюйма та сімома зубцями. Для Husqvarna 357 XP у переліках деталей також передбачений інший варіант приводу — 3/8″/7T. Однакова кількість зубців не означає автоматичної взаємозамінності цих виконань: під час добору слід ураховувати крок установленої пиляльної гарнітури та конфігурацію барабана зчеплення. Варіант 0,325″/7T потрібно обирати для пилки, зібраної саме під таке поєднання.

Призначення та конструкція

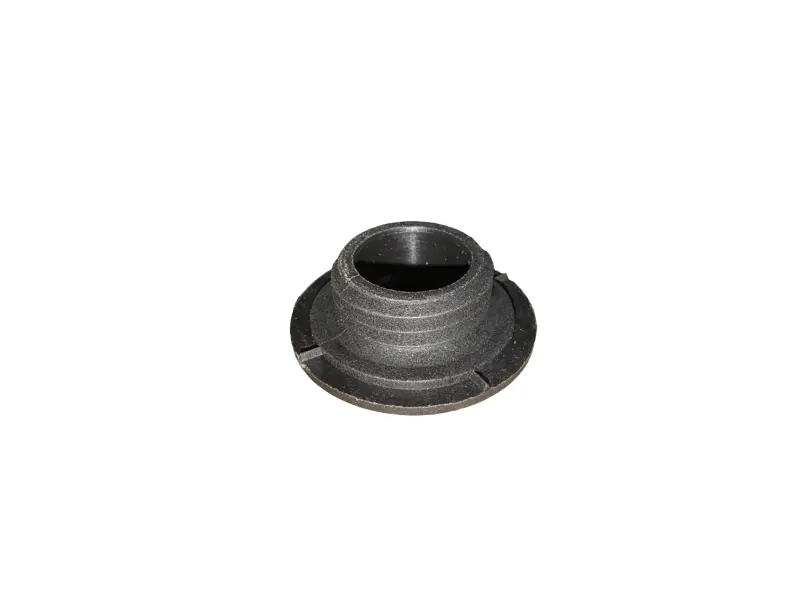

Деталь має форму круглої ступінчастої шестерні з центральним отвором і широким опорним фланцем. Така геометрія відповідає її розташуванню в зоні зчеплення та маслонасоса. Привід взаємодіє із сусідніми деталями механізму й приводить насос у дію під час роботи пилки. Саме мастило проходить каналами системи змащування, а не крізь корпус цієї шестерні.

Зношення зубців, пошкодження посадкової частини або деформація приводу можуть порушити передавання обертання насосу. Підставою для діагностики є відсутність належного подавання мастила на шину та ланцюг, особливо коли маслобак заповнений, канали шини очищені, а регулювання подавання виконане правильно. Перевіряти потрібно всю систему: однакова ознака може бути пов’язана не лише з приводом, а й із насосом, мастильними каналами, шлангами або забрудненням шини.

Що звірити перед замовленням

• Модель пилки: деталь заявлена для Husqvarna 357; за наявності позначення XP та різних виробничих версій додатково зіставте виконання встановленого механізму.
• Крок: потрібна конфігурація має бути 0,325″, а не 3/8″.
• Кількість зубців: цей варіант розрахований на сім зубців — позначення 7T.
• Форма старої деталі: порівняйте центральний отвір, висоту ступінчастої частини, профіль зубців, діаметр і розташування фланця.
• Суміжні деталі: огляньте барабан зчеплення, ведучу зірочку, голчастий підшипник і деталі насоса, щоб нова шестерня не працювала з пошкодженою сполученою поверхнею.

Установлення та перевірка після ремонту

Заміну виконують під час обслуговування зони зчеплення й маслонасоса на зупиненій та охололій пилці. Перед складанням посадкове місце очищають від тирси, забруднень і залишків пошкодженої деталі. Привід має встановлюватися у передбачене положення без перекосу та примусового підточування. Якщо розміри або профіль відрізняються від знятої шестерні, складання припиняють і повторно перевіряють обрану модифікацію.

Після встановлення потрібно залити відповідне мастило для пиляльного ланцюга та перевірити фактичну роботу системи за інструкцією до пилки. Для Husqvarna 357 XP виробник радить контролювати подавання під час кожного заправляння паливом: під час роботи на світлій поверхні має з’являтися виразна смуга мастила. Якщо подавання відсутнє, пилку не використовують до перевірки мастильного каналу шини, її паза, отвору веденої зірочки та інших компонентів системи.

Цей привід підходить для ремонту Husqvarna 357 у виконанні 0,325″/7T, коли несправність стосується саме шестерні передавання обертання на маслонасос. Точне зіставлення конфігурації до розбирання допомагає обрати правильний варіант і відновити штатне подавання мастила до пиляльної гарнітури без помилкової заміни справного насоса.
